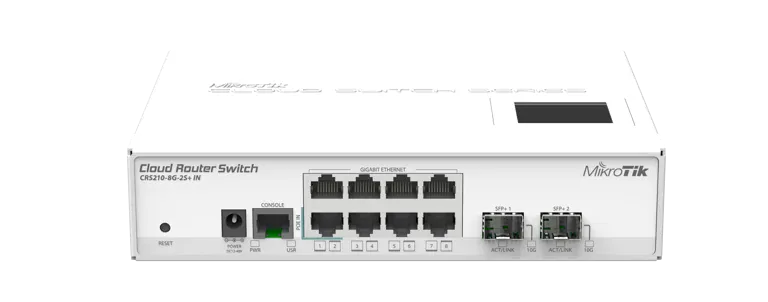

Коммутатор Mikrotik CRS210-8G-2S+IN 8xGigabit Ethernet, 2xSFP+, QCA8519

Основное описание: коммутатор Mikrotik CRS210-8G-2S+IN

Mikrotik CRS210-8G-2S+IN - коммутатор для объединения устройств в Ethernet-сеть и передачи кадров между портами. Основное назначение модели - подключение сетевых узлов, агрегация линий и организация проводной инфраструктуры. Количество портов 10/100/1000 Ethernet - 8. Исполнение имеет следующий параметр: количество портов sfp+ - 2. Исполнение имеет следующий параметр: процессор - QCA8519. В этой конфигурации объем оперативной памяти составляет 64 MB. Габариты - 200x144x47mm (корпус). Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки. Функции управления применяют в пределах возможностей установленной программной платформы. Коммутатор направляет Ethernet-кадры между подключёнными портами. Набор медных портов определяет число проводных подключений. Этот параметр учитывают при согласовании изделия с проектом. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Технические особенности

• Артикул производителя - CRS210-8G-2S+IN
• Процессор - QCA8519
• Количество ядер процессора - 1
• Номинальная частота процессора - 400 MHz
• Коммутационный чип - QCA8519-AC2C
• Габариты - 200x144x47mm (корпус)
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Поддержка 802.3af - Да
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 10-57 V
• Максимальная потребляемая мощность - 13 W
• Максимальная потребляемая мощность без подключённых устройств - 13W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное

Применение

Микротик CRS210-8G-2S+IN подбирают для согласованной конфигурации проекта.

Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки. Если нужны другие скорости или плотность портов, выбирают соответствующую модель. Для наружного узла решающими становятся исполнение корпуса и способ подвода питания. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. В узле агрегации важны число подключаемых линий и пропускная способность uplink.

Преимущества Mikrotik CRS210-8G-2S+IN

• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Процессор QCA8519 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов SFP+ 2 - Оптический модуль или кабель выбирают с учётом возможностей порта.
• Количество портов 10/100/1000 Ethernet 8 - Набор медных портов определяет число проводных подключений.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Коммутаторы.

Конструкция и технические особенности CRS210-8G-2S+IN

Габариты - 200x144x47mm (корпус). Тип охлаждения - Пассивное. Для съёмных оптических модулей оставьте место для доступа к фиксаторам. Нагрузку на монтажные уши и заднюю опору оценивают с учётом исполнения устройства. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Разъёмы должны оставаться доступны после укладки кабелей.

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik CRS310-8G+2S+IN по интерфейсам, рабочим условиям и назначению. У CRS310-8G+2S+IN параметр «количество портов 2.5g ethernet» - 8. Для другой конфигурации сравните Mikrotik CRS112-8G-4S-IN по интерфейсам, рабочим условиям и назначению. У CRS112-8G-4S-IN параметр «количество портов sfp» - 4. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

• Монтажные уши
• 24V 0.8A адаптер питания
