Ethernet-удлинитель Mikrotik GPeRx4 GPER14i 4xGigabit Ethernet, 200 MHz, IP68

Основное описание: Ethernet-удлинитель Mikrotik GPeRx4

Mikrotik GPeRx4 - Ethernet-удлинитель для расширения проводной трассы между совместимыми узлами. Основное назначение модели - продолжение медной сетевой линии с предусмотренной схемой питания. Для выбора изделия учитывайте параметр «степень защиты ip»: IP68. Исполнение имеет следующий параметр: количество входов питания dc - 2 (PoE-IN, 2-pin клемма). Исполнение имеет следующий параметр: количество портов 10/100/1000 ethernet - 4. Тип PoE-out - 802.3af/at. Для выбора изделия учитывайте параметр «номинальная частота процессора»: 200 MHz. Процессор - 200 MHz. Для выбора изделия учитывайте параметр «максимальный общий выходной ток poe-out (a)»: 2.0 A. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. При выборе Микротик GPeRx4 сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Согласование параметров с соседним узлом влияет на работу каждой отдельной линии. Функции управления применяют в пределах возможностей установленной программной платформы. При планировании uplink учитывают суммарный поток от портов доступа. Параметр следует сопоставить с требованиями места установки. Набор медных портов определяет число проводных подключений. Аппаратные тесты коммутации и тесты центрального процессора оценивают разные тракты обработки.

Технические особенности

• Артикул производителя - GPER14i
• Номинальная частота процессора - 200 MHz
• Коммутационный чип - 88E6341
• Размер хранилища данных - 64 KB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (PoE-IN, 2-pin клемма)
• Входное напряжение двухконтактной клеммы - 24-57 V
• Максимальная потребляемая мощность - 115 W
• Максимальная потребляемая мощность без подключённых устройств - 4 W
• Тип PoE-in - 802.3 bt
• Входное напряжение PoE-in - 48-57 V
• Порты PoE-out - Ether2-Ether4
• Тип PoE-out - 802.3af/at
• Максимальный выходной ток PoE-out при низком напряжении - 0.7 A
• Максимальный выходной ток PoE-out при высоком напряжении - 0.6 A
• Максимальный общий выходной ток PoE-out (A) - 2.0 A
• Количество портов 10/100/1000 Ethernet - 4
• Количество портов 1G Ethernet с PoE-out - 3

Применение

При расширении сети полезно оставить запас портов под следующие подключения. Оборудование используют в проводной сети офиса, серверной или распределённого объекта. В проекте с оптикой вместе с коммутатором подбирают трансиверы и коммутационные шнуры. Для стендовых испытаний удобно разделить соединения по назначению и проверить их по отдельности. В узле агрегации важны число подключаемых линий и пропускная способность uplink. Для подключения серверов заранее определяют нужный формат портов и расстояние до стойки.

Преимущества Mikrotik GPeRx4

• Максимальная потребляемая мощность 115 W - Параметр следует сопоставить с требованиями места установки.
• Номинальная частота процессора 200 MHz - Параметр следует сопоставить с требованиями места установки.
• Количество входов питания DC 2 (PoE-IN, 2-pin клемма) - Параметр следует сопоставить с требованиями места установки.
• Хранилище данных 16 KB, flash - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сначала сверьте форматы и скорости портов с сетевыми адаптерами и соседними коммутаторами. Оптический модуль должен совпадать с портом по форм-фактору и поддерживаемой скорости. Для DAC проверьте режим порта, длину кабеля и совместимость обоих концов. Питание подключаемых устройств учитывайте отдельно от потребления самого коммутатора. Подбирайте программную платформу под необходимый режим управления сетью. Сопоставить подходящие решения можно в разделе Медиаконвертеры и Ethernet-удлинители.

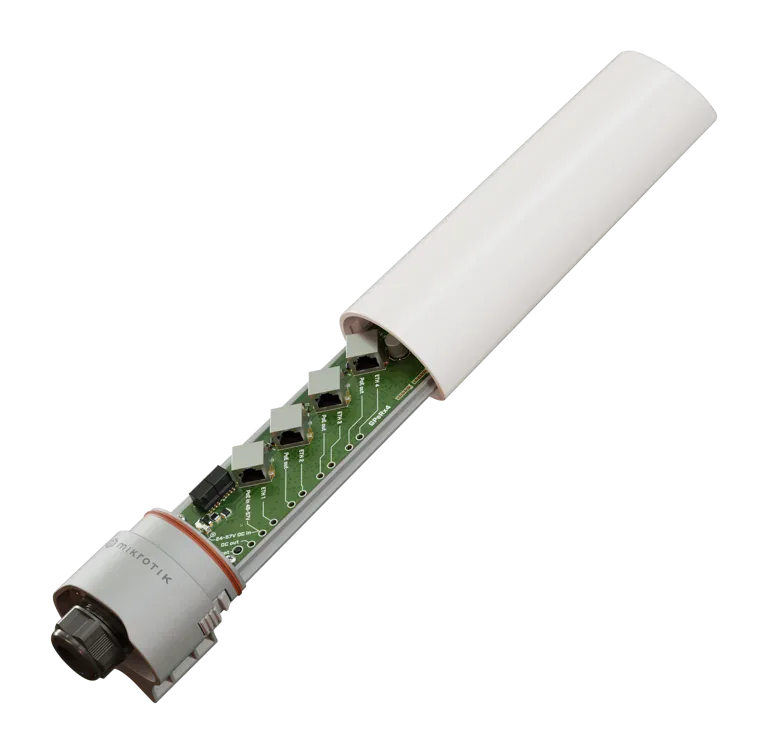

Конструкция и технические особенности GPeRx4

Габариты - 281 x 76 x 70 mm. Степень защиты IP - IP68. Вентиляционные зоны корпуса следует держать свободными. В стойке учитывайте глубину устройства вместе с подключёнными кабелями. Разъёмы должны оставаться доступны после укладки кабелей. Для съёмных оптических модулей оставьте место для доступа к фиксаторам.

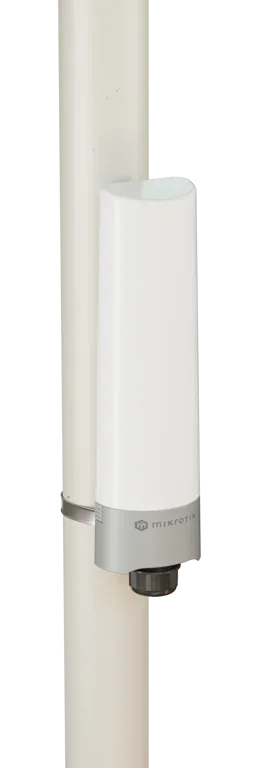

Монтаж и эксплуатация

Закрепите устройство способом, подходящим для его корпуса и места установки. Проверьте параметры электропитания до подключения линий. Подпишите порты доступа и uplink, чтобы сохранить понятную схему сети. Для оптической линии проверьте чистоту разъёмов и правильность пары модулей. Настройте управление и параметры портов для выбранной схемы. Проверьте согласование скорости и передачу трафика на каждом соединении. После ввода в работу сохраните настройки и перечень установленных модулей.

Сравнение с близкими моделями

Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Разница в точном заказном коде может означать другую модификацию или комплектацию. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

• Ленточный хомут 1
