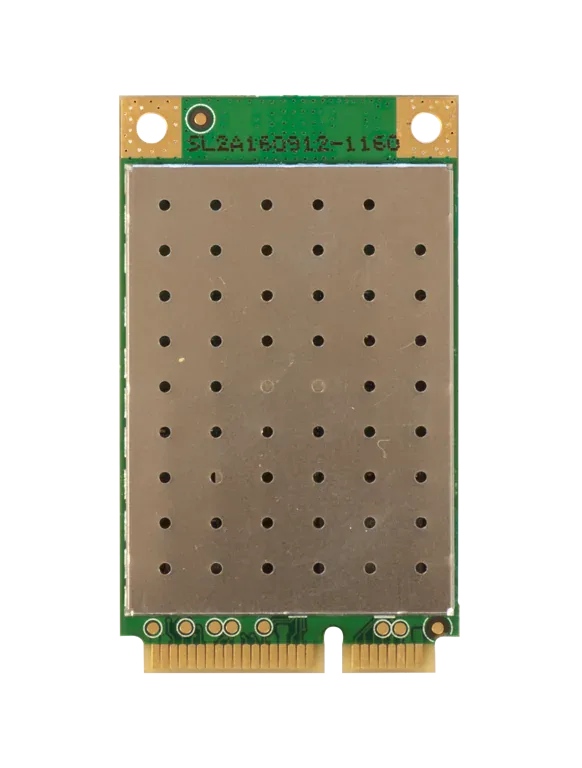

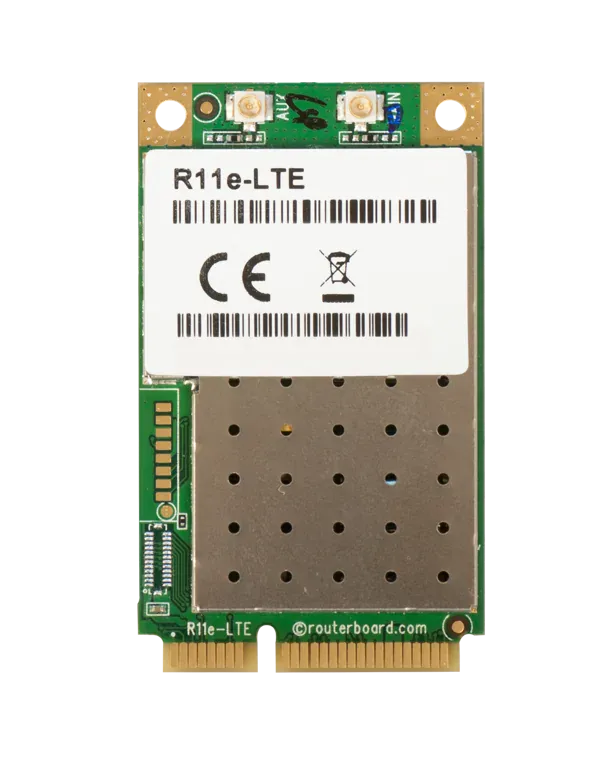

Сотовый модем Mikrotik R11e-LTE LTE Cat4, IPIP00, 2x uFL

Основное описание: сотовый модем Mikrotik R11e-LTE

Mikrotik R11e-LTE - сотовый модем для установки в совместимую аппаратную платформу. Основное назначение модели - организация операторского канала связи в устройстве с подходящим интерфейсом и программной поддержкой. Исполнение имеет следующий параметр: диапазоны 3g - 1 (2100MHz) 2 (1900MHz) 5 (850MHz) 8 (900MHz). Для выбора изделия учитывайте параметр «испытанный диапазон температуры окружающей среды»: -30°C - 50°C. Категория LTE - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток). Диапазоны 2G - 2 (1900MHz) 3 (1800MHz) 5 (850MHz) 8 (900MHz). Для выбора изделия учитывайте параметр «диапазоны lte fdd»: 1 (2100MHz) 2 (1900MHz) 3 (1800MHz) 7 (2600MHz) 8 (900 MHz) 20 (800MHz). Исполнение имеет следующий параметр: категория 2g - Class12. Для выбора изделия учитывайте параметр «форм-фактор»: miniPCIe. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. Сотовый канал используют на удалённом объекте, в филиале или там, где проводное подключение неудобно. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Категория модема описывает возможности радиоинтерфейса, а не гарантированную скорость доступа. Доступность диапазона зависит от конкретной базовой станции и тарифа. Проводные порты связывают сотовый канал с оборудованием локального объекта. Параметр следует сопоставить с требованиями места установки. Параметры мобильного подключения настраивают под выбранного оператора. Модем устанавливает соединение с сетью оператора в поддерживаемых диапазонах.

Технические особенности

• Артикул производителя - R11e-LTE
• Испытанный диапазон температуры окружающей среды - -30°C - 50°C
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Максимальная потребляемая мощность - 3 W
• Максимальная потребляемая мощность без подключённых устройств - 3 W
• Категория 2G - Class12
• Диапазоны 2G - 2 (1900MHz) 3 (1800MHz) 5 (850MHz) 8 (900MHz)
• Категория 3G - R7 (21Mbps Нисходящий поток, 5.76Mbps Восходящий поток)
• Диапазоны 3G - 1 (2100MHz) 2 (1900MHz) 5 (850MHz) 8 (900MHz)
• Категория LTE - 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток)
• Диапазоны LTE FDD - 1 (2100MHz) 2 (1900MHz) 3 (1800MHz) 7 (2600MHz) 8 (900 MHz) 20 (800MHz)
• Диапазоны LTE TDD - 38 (2600MHz) 40 (2300MHz)
• TAC модема - 35565409
• Степень защиты IP - IP00
• Форм-фактор - miniPCIe
• Разъёмы - 2x uFL

Применение

Микротик R11e-LTE подбирают для согласованной конфигурации проекта.

При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название. На загородном объекте полезно измерить сигнал в нескольких точках установки. Для резервного доступа заранее проверяют покрытие и параметры операторской сети. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора. Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. На транспортном объекте проверяют питание и условия эксплуатации.

Преимущества Mikrotik R11e-LTE

• Степень защиты IP IPIP00 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Диапазоны LTE FDD 1 (2100MHz) 2 (1900MHz) 3 (1800MHz) 7 (2600MHz) 8 (900 MHz) 20 (800MHz) - Параметр следует сопоставить с требованиями места установки.
• Категория LTE 4 (150Mbps Нисходящий поток, 50Mbps Восходящий поток) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
• Диапазоны 3G 1 (2100MHz) 2 (1900MHz) 5 (850MHz) 8 (900MHz) - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе Модемы LTE и 5G.

Конструкция и технические особенности R11e-LTE

Степень защиты IP - IP00. Радиотракт и положение антенны важны для устойчивого приёма. Доступ к SIM и кабелям предусматривают до окончательного монтажа. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Для наружной трассы важна защита разъёмов от воды. Монтажная схема должна учитывать обслуживание без натяжения кабелей.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik R11e-LTE-US по интерфейсам, рабочим условиям и назначению. У R11e-LTE-US параметр «испытанный диапазон температуры окружающей среды» - -30°C .. +70°C. Для другой конфигурации сравните Mikrotik R11e-LTE6 по интерфейсам, рабочим условиям и назначению. У R11e-LTE6 параметр «категория lte» - 6 (300Mbit/s Нисходящий поток, 50Mbit/s Восходящий поток). Для нового проекта полезно оценить условия размещения вместе с набором компонентов. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
