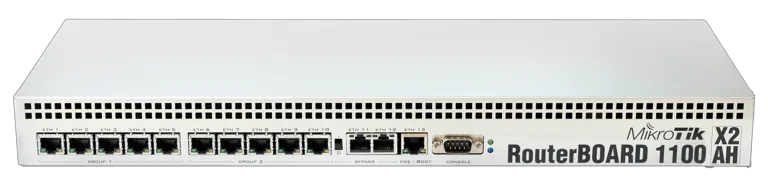

Маршрутизатор Mikrotik RB1100AHx2-LM 13xGigabit Ethernet, P202ASSE2KFB, 512 MB RAM

Основное описание: маршрутизатор Mikrotik RB1100AHx2-LM

Mikrotik RB1100AHx2-LM - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. Коммутационный чип - AR8327-BL1A-R. Исполнение имеет следующий параметр: тип poe-in - Пассивное PoE. Габариты - 1U корпус: 44 x 176 x 442 mm, 1200g. Только плата: 365g. Для выбора изделия учитывайте параметр «порт последовательной консоли»: RS232. Исполнение имеет следующий параметр: испытанный диапазон температуры окружающей среды - -30C - +60C. Исполнение имеет следующий параметр: количество портов 10/100/1000 ethernet - 13. Уровень лицензии RouterOS - 6. При подключении нескольких сегментов учитывают суммарную нагрузку на центральный узел. Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Нагрузочные испытания с крупными пакетами и короткими пакетами описывают разные режимы работы. Маршрутизация определяет, через какой интерфейс пакет должен попасть в нужную подсеть. Разделение локальных сегментов помогает управлять доступом между рабочими местами и сервисами. Параметр следует сопоставить с требованиями места установки. Объем памяти учитывают при выборе программных задач. Для рабочего проекта пропускную способность оценивают с учётом фильтрации, очередей и шифрования.

Технические особенности

• Артикул производителя - RB1100AHx2-LM
• Архитектура процессора - PPC
• Процессор - P202ASSE2KFB
• Количество ядер процессора - 2
• Номинальная частота процессора - 1 GHz
• Коммутационный чип - AR8327-BL1A-R
• Габариты - 1U корпус: 44 x 176 x 442 mm, 1200g. Только плата: 365g
• Уровень лицензии RouterOS - 6
• Операционная система - RouterOS
• Объем оперативной памяти - 512 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Количество входов питания DC - 1
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100/1000 Ethernet - 13
• Тип карты памяти - microSD
• Количество слотов карт памяти - 1
• Порт последовательной консоли - RS232

Применение

Микротик RB1100AHx2-LM подбирают для согласованной конфигурации проекта.

Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Когда проекту нужны иные скорости физических портов, подбирают другую аппаратную конфигурацию. Такую платформу выбирают для шлюза офиса, лабораторной сети или отдельного узла инфраструктуры. Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. При подключении нескольких сегментов учитывают суммарную нагрузку на центральный узел.

Преимущества Mikrotik RB1100AHx2-LM

• Испытанный диапазон температуры окружающей среды -30C - +60C - Параметр следует сопоставить с требованиями места установки.
• Объем оперативной памяти 512 MB - Объем памяти учитывают при выборе программных задач.
• Архитектура процессора PPC - Параметр следует сопоставить с требованиями места установки.
• Размер хранилища данных 128 MB - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности RB1100AHx2-LM

Габариты - 1U корпус: 44 x 176 x 442 mm, 1200g. Только плата: 365g. При размещении оставьте доступ к разъёмам и органам управления. Положение кабелей должно позволять отключить отдельную линию без нарушения соседних соединений. Габариты учитывают вместе с выступающими разъёмами и радиусом изгиба кабеля. Рабочее место устройства выбирают с учётом отвода тепла. Монтажные принадлежности подбирают под конкретное исполнение корпуса.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB1100AHx2 по интерфейсам, рабочим условиям и назначению. У RB1100AHx2 параметр «объем оперативной памяти» - 2 GB. Для другой конфигурации сравните Mikrotik RB1100AHx4 по интерфейсам, рабочим условиям и назначению. У RB1100AHx4 параметр «процессор» - AL21400. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
