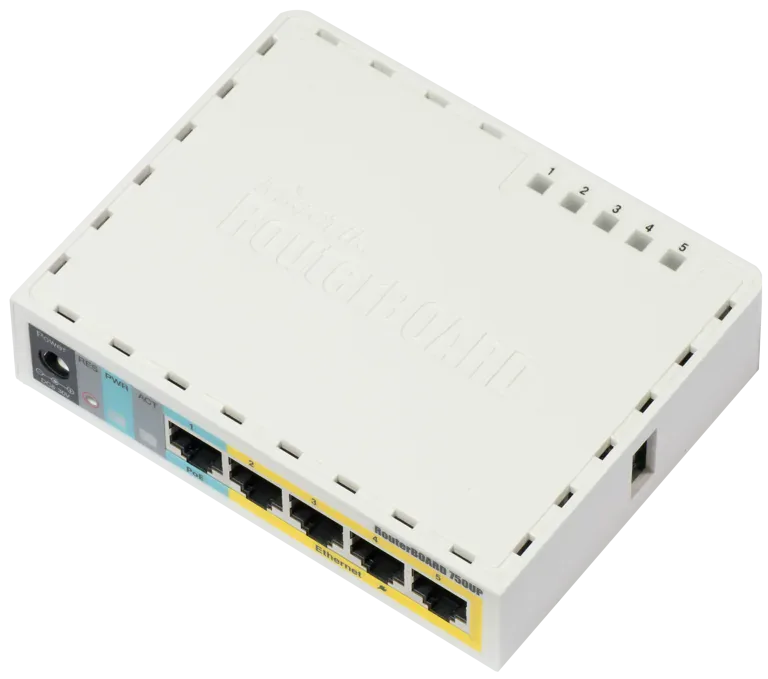

Маршрутизатор Mikrotik RB750UP 5xFast Ethernet, AR7241, 32 MB RAM

Основное описание: маршрутизатор Mikrotik RB750UP

Mikrotik RB750UP - маршрутизатор для соединения IP-сетей и управления трафиком между ними. Основное назначение модели - организация сетевого шлюза, разграничение сегментов и настройка доступа к внешней сети. Исполнение имеет следующий параметр: коммутационный чип - AR7241-AH1A-R. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 32 MB. Исполнение имеет следующий параметр: процессор - AR7241. Для выбора изделия учитывайте параметр «тип poe-out»: Пассивное PoE. Количество входов питания DC - 1. Для выбора изделия учитывайте параметр «максимальный выходной ток poe-out при низком напряжении»: 1 A. Для выбора изделия учитывайте параметр «хранилище и исполнение»: 64MB на плате NAND микросхема памяти. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Номинальная скорость порта сама по себе не определяет скорость сложной маршрутизации. Разделение локальных сегментов помогает управлять доступом между рабочими местами и сервисами. Нагрузочные испытания с крупными пакетами и короткими пакетами описывают разные режимы работы. Параметр следует сопоставить с требованиями места установки. Для рабочего проекта пропускную способность оценивают с учётом фильтрации, очередей и шифрования. Маршрутизация определяет, через какой интерфейс пакет должен попасть в нужную подсеть.

Технические особенности

• Артикул производителя - RB750UP
• Архитектура процессора - MIPSBE
• Процессор - AR7241
• Количество ядер процессора - 1
• Номинальная частота процессора - 400 MHz
• Коммутационный чип - AR7241-AH1A-R
• Габариты - 113x89x28mm. Масса без упаковка и кабели: 129g
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 32 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Количество входов питания DC - 1
• Максимальная потребляемая мощность без подключённых устройств - 3W
• Тип PoE-in - Пассивное PoE
• Порты PoE-out - Ether2-Ether5
• Тип PoE-out - Пассивное PoE
• Максимальный выходной ток PoE-out при низком напряжении - 1 A

Применение

Микротик RB750UP подбирают для согласованной конфигурации проекта.

Для туннелей и шифрования отдельно проверяют производительность на требуемом наборе алгоритмов. Для филиала особое значение имеют питание, условия размещения и возможность удалённого управления. Перед внедрением составляют список подсетей и интерфейсов, которые должны обмениваться трафиком. Системному администратору полезно заранее подготовить схему адресации и ограничения доступа. Такую платформу выбирают для шлюза офиса, лабораторной сети или отдельного узла инфраструктуры. В учебном стенде можно проверить маршруты и политику доступа до переноса настроек в рабочую сеть.

Преимущества Mikrotik RB750UP

• Тип PoE-in Пассивное PoE - Параметр следует сопоставить с требованиями места установки.
• Количество портов USB 1 - Параметр следует сопоставить с требованиями места установки.
• Объем оперативной памяти 32 MB - Объем памяти учитывают при выборе программных задач.
• Архитектура процессора MIPSBE - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Сопоставьте скорости сетевых портов с интерфейсами соседних устройств. Проверьте возможности программной платформы и уровень лицензии для требуемого режима. Для оптических подключений отдельно выбирайте формат модуля, длину волны и тип волокна. Для медного соединения учитывайте согласуемую скорость и категорию кабеля. Суммарную нагрузку оценивайте по рабочей конфигурации, а не по одному значению из теста. Сопоставить подходящие решения можно в разделе Маршрутизаторы.

Конструкция и технические особенности RB750UP

Габариты - 113x89x28mm. Масса без упаковка и кабели: 129g. При размещении оставьте доступ к разъёмам и органам управления. Положение кабелей должно позволять отключить отдельную линию без нарушения соседних соединений. Габариты учитывают вместе с выступающими разъёмами и радиусом изгиба кабеля. Рабочее место устройства выбирают с учётом отвода тепла. Монтажные принадлежности подбирают под конкретное исполнение корпуса.

Монтаж и эксплуатация

До подключения подготовьте адресный план и порядок доступа к управлению. Сверьте напряжение и тип питания с выбранным источником. Подключите сетевые линии по схеме и подпишите назначение каждого кабеля. Настройте учётную запись администратора и ограничьте доступ к управлению. Проверьте прохождение трафика на реальной нагрузке проекта. После настройки сохраните резервную копию конфигурации. Изменения маршрутов и фильтров сначала проверьте на отдельном участке сети.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB750G по интерфейсам, рабочим условиям и назначению. У RB750G параметр «процессор» - Atheros AR7161 680MHz CPU. Для другой конфигурации сравните Mikrotik RB750GL по интерфейсам, рабочим условиям и назначению. У RB750GL параметр «количество портов 10/100/1000 ethernet» - 5. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Для нового проекта полезно оценить условия размещения вместе с набором компонентов.

Комплектация

• 24V 2.5A адаптер питания
• IEC кабель
