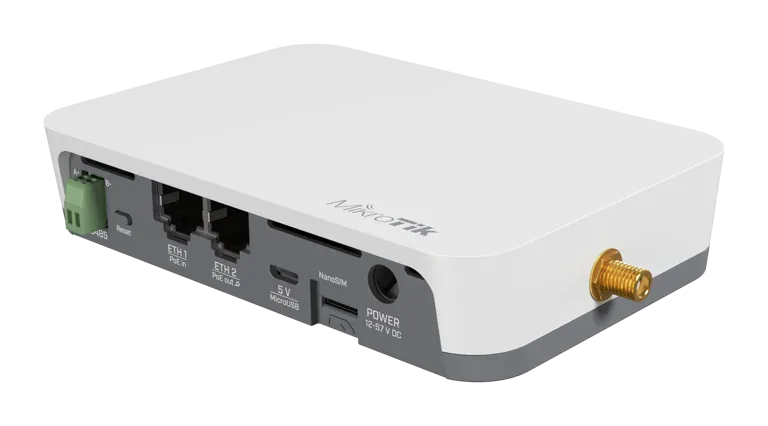

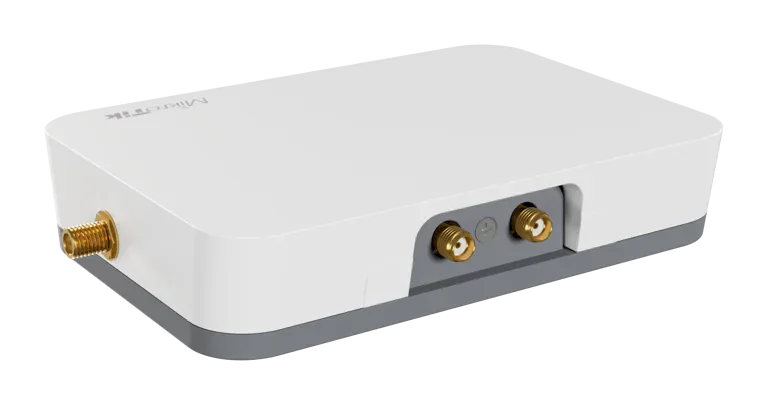

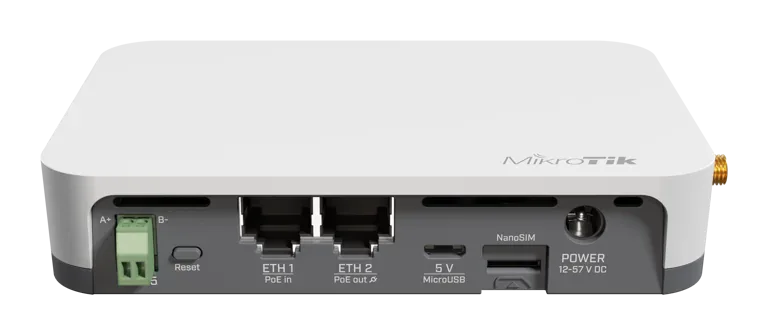

IoT-шлюз Mikrotik KNOT LR9G kit RB924iR-2nD-BT5&BG770A&R11e-LR9G 2xFast Ethernet, Wi-Fi, 1.5 dBi

Основное описание: IoT-шлюз Mikrotik KNOT LR9G kit

Mikrotik KNOT LR9G kit - IoT-шлюз для сбора данных от совместимых устройств и их передачи в сеть. Основное назначение модели - связь датчиков, радиометок и прикладной системы мониторинга. Исполнение имеет следующий параметр: количество портов 10/100 ethernet - 2. Процессор - QCA9531. Усиление антенны - 1.5 dBi. Объем оперативной памяти - 64 MB. Для выбора изделия учитывайте параметр «степень защиты ip»: IP20. Беспроводные стандарты - 802.11b/g/n. Исполнение имеет следующий параметр: версия bluetooth - 5.2. При интеграции с прикладной системой тестируют разбор полезной нагрузки. В системе учёта имущества важны покрытие и период получения сообщений. При выборе Микротик KNOT LR9G kit сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Шлюз объединяет доступные локальные интерфейсы с сетевым транспортом. Система мониторинга должна корректно принимать и обрабатывать телеметрию. Мобильный канал при его наличии настраивают под конкретного оператора. Совпадение радиостандарта проверяют у всех участников соединения. Этот параметр учитывают при согласовании изделия с проектом. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - RB924iR-2nD-BT5&BG770A&R11e-LR9G
• Архитектура процессора - MIPSBE
• Процессор - QCA9531
• Количество ядер процессора - 1
• Номинальная частота процессора - 650 MHz
• Коммутационный чип - QCA9531
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Входное напряжение MicroUSB - 5 V
• Количество входов питания DC - 3 (Разъём питания DC, PoE-IN, MicroUSB)
• Входное напряжение разъёма питания DC - 12-57 V
• Максимальная потребляемая мощность - 23 W
• Максимальная потребляемая мощность без подключённых устройств - 6 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное

Применение

Шлюз применяют для мониторинга объектов, сбора показаний и связи с распределёнными датчиками. При интеграции с прикладной системой тестируют разбор полезной нагрузки. В системе учёта имущества важны покрытие и период получения сообщений. На складе или производстве сначала определяют радиопротокол и структуру телеметрии. Для развёртывания LoRaWAN учитывают региональные настройки сети. Если датчики используют другой протокол или диапазон, нужен совместимый шлюз.

Преимущества Mikrotik KNOT LR9G kit

• Версия Bluetooth 5.2 - Принимающее устройство должно поддерживать совместимый протокол связи.
• Количество портов 10/100 Ethernet 2 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Беспроводные стандарты 802.11b/g/n - Совпадение радиостандарта проверяют у всех участников соединения.

Совместимость и подбор

Проверьте радиопротокол и региональный диапазон датчиков. Согласуйте форматы сообщений и сетевой сервер. Антенны выбирайте отдельно для каждого используемого радиоинтерфейса. Питание и канал связи должны соответствовать условиям объекта. До развёртывания проверьте совместимость одной цепочки датчик-шлюз-приложение. Сопоставить подходящие решения можно в разделе IoT устройства.

Конструкция и технические особенности KNOT LR9G kit

Габариты - 122 x 87 x 26 mm. Степень защиты IP - IP20. Тип охлаждения - Пассивное. Для внешнего размещения отдельно учитывают защиту соединений. Кабели питания и связи укладывают без натяжения разъёмов. Размещение шлюза выбирают с учётом доступности датчиков.

Монтаж и эксплуатация

Подготовьте совместимые датчики и систему приёма сообщений. Выберите место установки с подходящим радиопокрытием. Подключите антенны и питание по назначению интерфейсов. Настройте регион, протокол и канал передачи данных. Проверьте доставку и обработку тестовых сообщений. Сохраните конфигурацию после проверки всей цепочки мониторинга. Для мобильного канала отдельно проверьте SIM и настройки оператора.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik KNOT LR8G kit по интерфейсам, рабочим условиям и назначению. Для другой конфигурации сравните Mikrotik KNOT LR9 kit по интерфейсам, рабочим условиям и назначению. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Для нового проекта полезно оценить условия размещения вместе с набором компонентов. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии.

Комплектация

• K-47 Набор настенного крепления
• 24V 1.2A адаптер питания

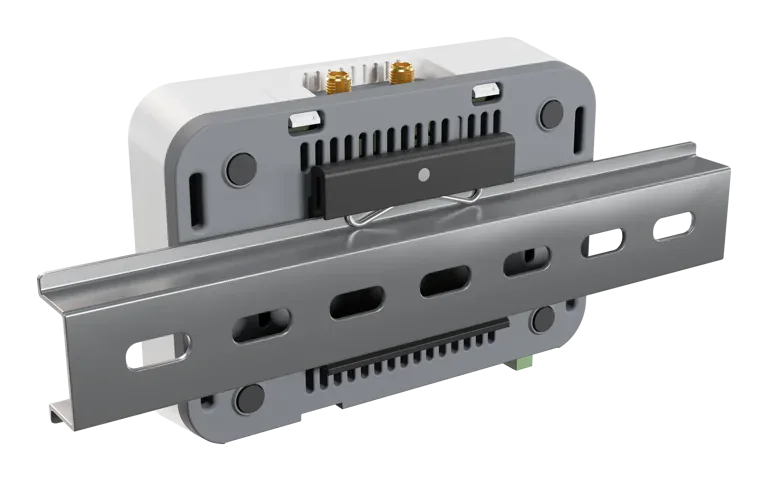

• Набор крепления на DIN-рейку
• USB OTG кабель
