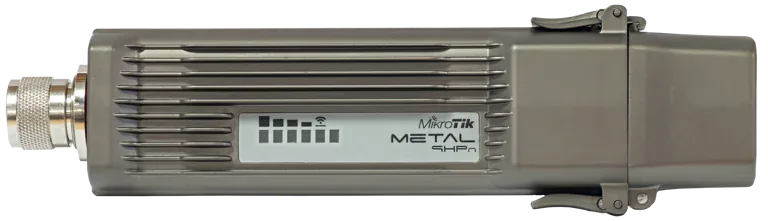

Наружное радиоустройство Mikrotik Metal 9 RBMetal9HPn 1xFast Ethernet, Wi-Fi, AR7241

Основное описание: наружное радиоустройство Mikrotik Metal 9

Mikrotik Metal 9 - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Исполнение имеет следующий параметр: количество портов 10/100 ethernet - 1. Исполнение имеет следующий параметр: беспроводные стандарты - 802.11b/g/n. Для выбора изделия учитывайте параметр «процессор»: AR7241. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 64 MB. Исполнение имеет следующий параметр: габариты - 177x44x44mm, 193g. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. При связи между зданиями проверяют положение антенн с обеих сторон. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот. Физическая скорость радиоканала отличается от полезной скорости передачи данных. Частотный план помогает уменьшить взаимные помехи соседних соединений. Эта скорость проводного участка учитывается в расчёте общей сети. Объем памяти учитывают при выборе программных задач. Этот параметр учитывают при согласовании изделия с проектом.

Технические особенности

• Артикул производителя - RBMetal9HPn
• Архитектура процессора - MIPSBE
• Процессор - AR7241
• Количество ядер процессора - 1
• Номинальная частота процессора - 400 MHz
• Габариты - 177x44x44mm, 193g
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 10 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-32 V
• Максимальная физическая скорость 900 MHz - 150 Mbit/s
• Количество радиоцепей 900 MHz - 1

Применение

Микротик Metal 9 подбирают для согласованной конфигурации проекта.

Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. При связи между зданиями проверяют положение антенн с обеих сторон. До выбора модели оценивают видимость, расстояние и доступные частоты. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов.

Преимущества Mikrotik Metal 9

• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Процессор AR7241 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Габариты 177x44x44mm, 193g - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности Metal 9

Габариты - 177x44x44mm, 193g. Тип охлаждения - Пассивное. Для антенны оставляют пространство в рабочем направлении. Натяжение кабеля не должно передаваться на корпус устройства. Крепление должно удерживать выбранное положение антенны. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik Metal 2 по интерфейсам, рабочим условиям и назначению. У Metal 2 параметр «габариты» - 215x60x38mm. Для другой конфигурации сравните Mikrotik Metal 5 по интерфейсам, рабочим условиям и назначению. У Metal 5 параметр «беспроводные стандарты» - 802.11a/n. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

• Металлические кольца (два)
• Угловой разъём N
• PoE-инжектор
• Пластиковая кабельная стяжка
• 24V 0.8A адаптер питания US
