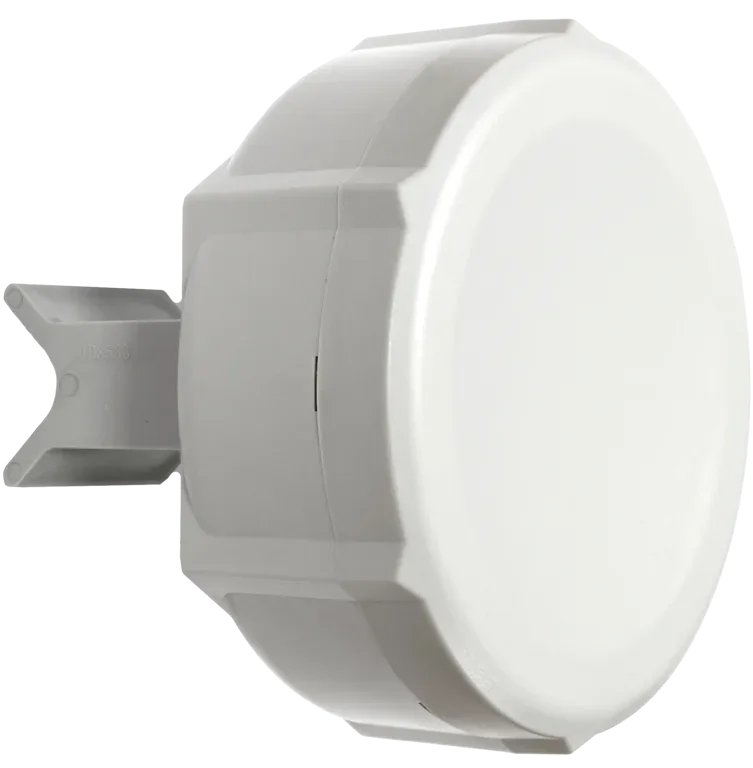

Наружное радиоустройство Mikrotik SXT Lite2 RBSXT2nDr2 1xFast Ethernet, Wi-Fi, AR9344

Основное описание: наружное радиоустройство Mikrotik SXT Lite2

Mikrotik SXT Lite2 - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Для выбора изделия учитывайте параметр «количество портов 10/100 ethernet»: 1. Беспроводные стандарты - 802.11b/g/n. Процессор - AR9344. Исполнение имеет следующий параметр: объем оперативной памяти - 64 MB. Исполнение имеет следующий параметр: габариты - 140x140x56mm. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот. Направление антенны и условия распространения сигнала влияют на качество связи. Частотный план помогает уменьшить взаимные помехи соседних соединений. Объем памяти учитывают при выборе программных задач. Эта скорость проводного участка учитывается в расчёте общей сети. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Технические особенности

• Артикул производителя - RBSXT2nDr2
• Архитектура процессора - MIPSBE
• Процессор - AR9344
• Количество ядер процессора - 1
• Номинальная частота процессора - 600 MHz
• Габариты - 140x140x56mm
• Уровень лицензии RouterOS - 3
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 16 MB
• Тип хранилища данных - FLASH
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 6 W
• Максимальная потребляемая мощность без подключённых устройств - 6W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-30 V
• Максимальная физическая скорость 2.4 GHz - 300 Mbit/s

Применение

Микротик SXT Lite2 подбирают для согласованной конфигурации проекта.

При связи между зданиями проверяют положение антенн с обеих сторон. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла.

Преимущества Mikrotik SXT Lite2

• Беспроводные стандарты 802.11b/g/n - Совпадение радиостандарта проверяют у всех участников соединения.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Процессор AR9344 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности SXT Lite2

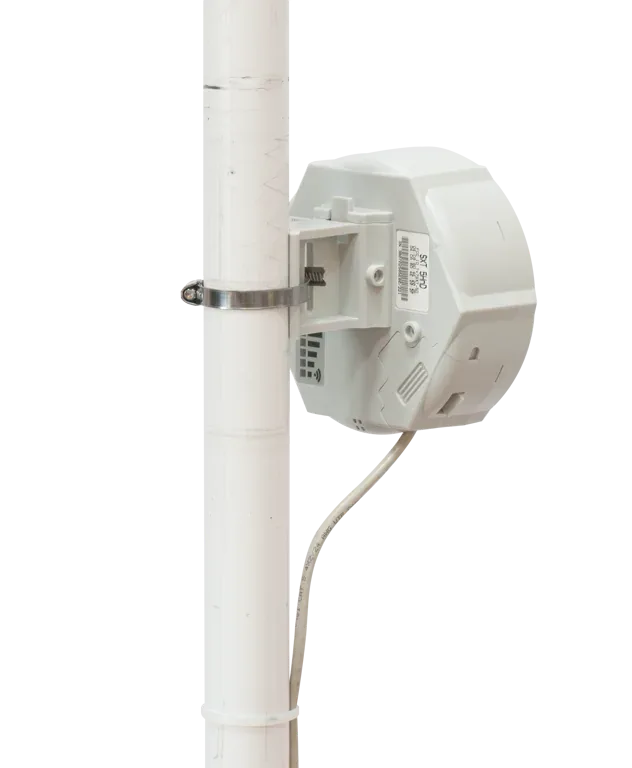

Габариты - 140x140x56mm. Тип охлаждения - Пассивное. Для антенны оставляют пространство в рабочем направлении. Натяжение кабеля не должно передаваться на корпус устройства. Крепление должно удерживать выбранное положение антенны. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXT 2 по интерфейсам, рабочим условиям и назначению. У SXT 2 параметр «количество портов 10/100/1000 ethernet» - 1. Для другой конфигурации сравните Mikrotik SXT Lite5 по интерфейсам, рабочим условиям и назначению. У SXT Lite5 параметр «беспроводные стандарты» - 802.11a/n. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

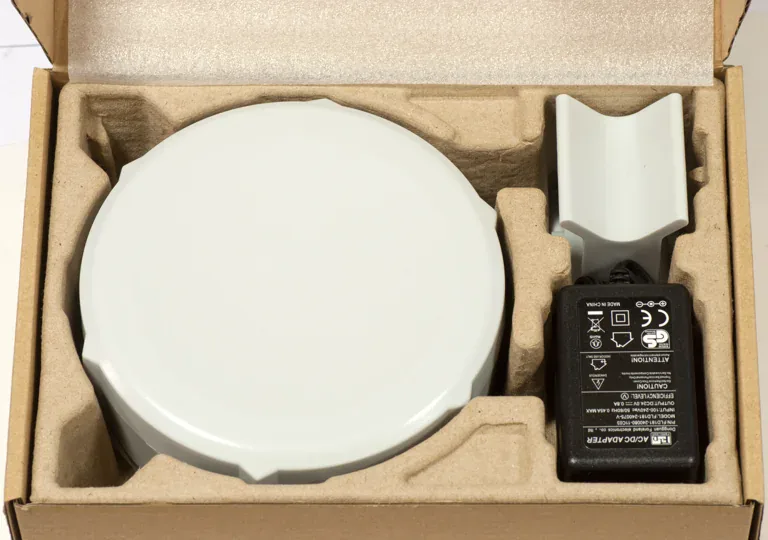

Комплектация

• 24V 0.38A адаптер питания
• Металлическое кольцо (один)
• PoE-инжектор
