Наружное радиоустройство Mikrotik SXT Lite5 RBSXT5nDr2 1xFast Ethernet, Wi-Fi, AR9344

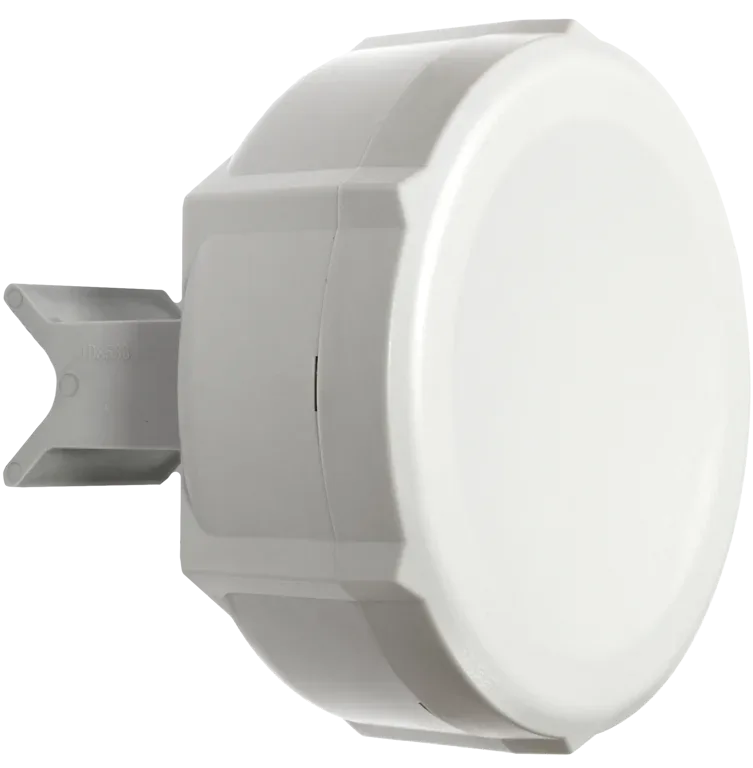

Основное описание: наружное радиоустройство Mikrotik SXT Lite5

Mikrotik SXT Lite5 - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Исполнение имеет следующий параметр: количество портов 10/100 ethernet - 1. Беспроводные стандарты - 802.11a/n. Для выбора изделия учитывайте параметр «диапазон частот»: 4920-5920MHz (С ограничениями правил страны эксплуатации). Для выбора изделия учитывайте параметр «процессор»: AR9344. В этой конфигурации объем оперативной памяти составляет 64 MB. Габариты - 140x140x56mm. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот. Направление антенны и условия распространения сигнала влияют на качество связи. Проводной интерфейс связывает радиоучасток с остальной сетью. Совпадение радиостандарта проверяют у всех участников соединения. Для антенного тракта требуется совпадение рабочего диапазона. Эта скорость проводного участка учитывается в расчёте общей сети.

Технические особенности

• Артикул производителя - RBSXT5nDr2
• Архитектура процессора - MIPSBE
• Процессор - AR9344
• Количество ядер процессора - 1
• Номинальная частота процессора - 600 MHz
• Габариты - 140x140x56mm
• Уровень лицензии RouterOS - 3
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 7 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-32 V
• Максимальная физическая скорость 5 GHz - 300 Mbit/s
• Количество радиоцепей 5 GHz - 2

Применение

Микротик SXT Lite5 подбирают для согласованной конфигурации проекта.

Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. При связи между зданиями проверяют положение антенн с обеих сторон. Перед постоянной установкой полезно провести измерение эфира и пробный тест.

Преимущества Mikrotik SXT Lite5

• Диапазон частот 4920-5920MHz (С ограничениями правил страны эксплуатации) - Для антенного тракта требуется совпадение рабочего диапазона.
• Беспроводные стандарты 802.11a/n - Совпадение радиостандарта проверяют у всех участников соединения.
• Габариты 140x140x56mm - Этот параметр учитывают при согласовании изделия с проектом.
• Процессор AR9344 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности SXT Lite5

Габариты - 140x140x56mm. Тип охлаждения - Пассивное. Крепление должно удерживать выбранное положение антенны. Для антенны оставляют пространство в рабочем направлении. Натяжение кабеля не должно передаваться на корпус устройства. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы.

Монтаж и эксплуатация

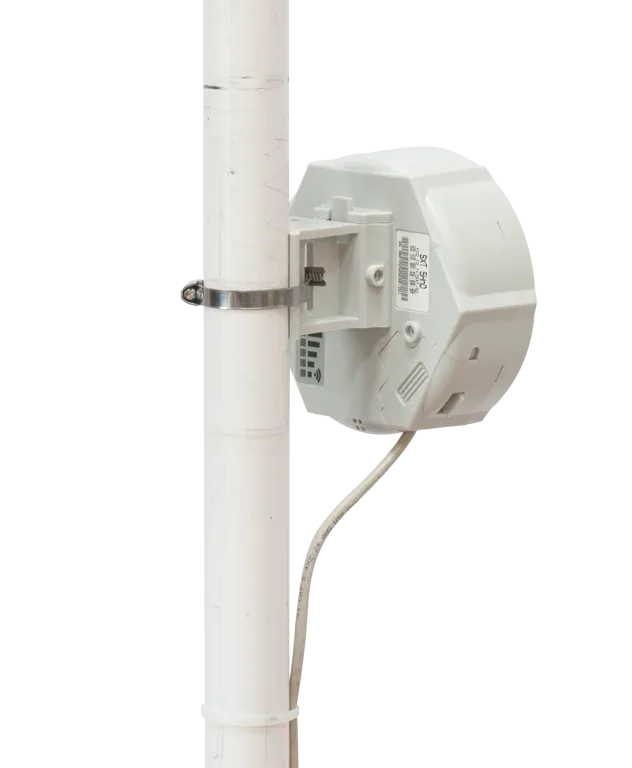

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXT Lite5 ac по интерфейсам, рабочим условиям и назначению. У SXT Lite5 ac параметр «поколение wi-fi» - Wi-Fi 5. Для другой конфигурации сравните Mikrotik SXT 5 по интерфейсам, рабочим условиям и назначению. У SXT 5 параметр «габариты» - 140x140x56mm, 265g. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

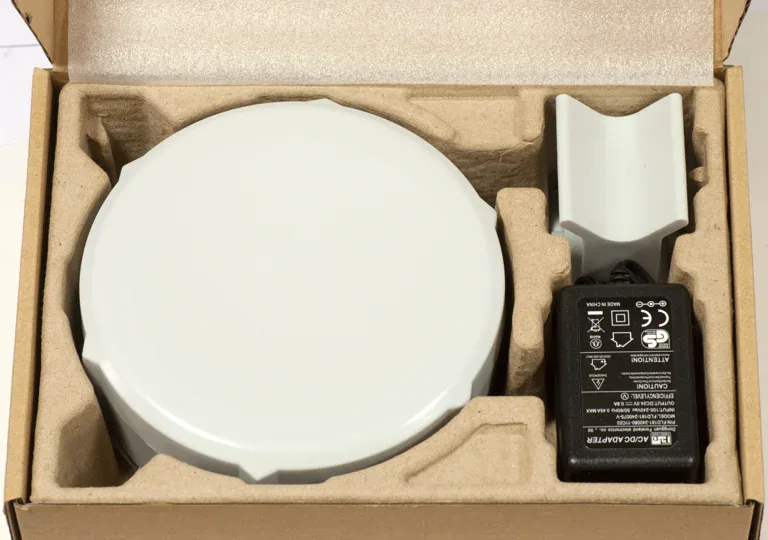

Комплектация

• 24V 0.38A адаптер питания
• PoE-инжектор
• Металлическое кольцо (один)
