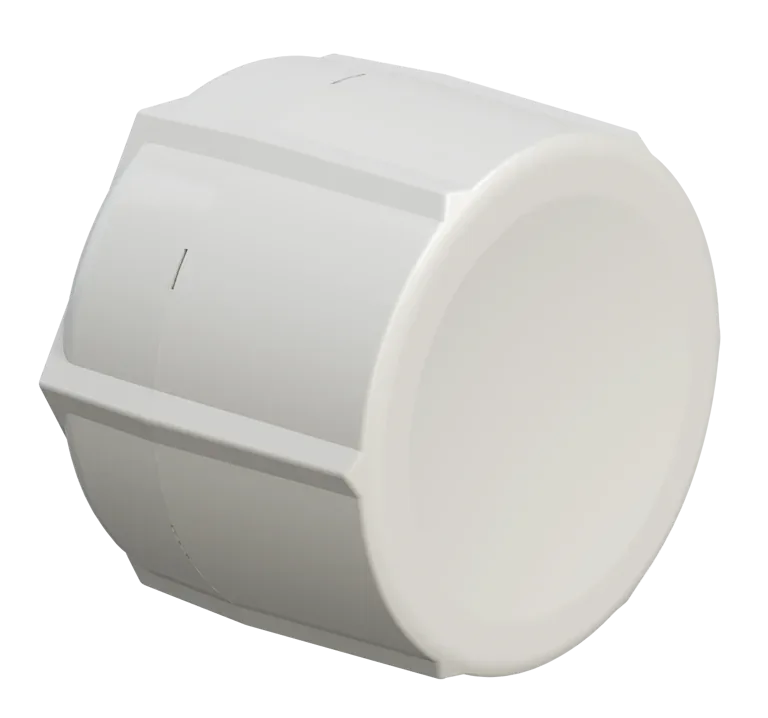

Наружное радиоустройство Mikrotik SXT HG5 RBSXTG-5HPnD-HGr2 1xGigabit Ethernet, Wi-Fi, AR9344

Основное описание: наружное радиоустройство Mikrotik SXT HG5

Mikrotik SXT HG5 - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. В этой конфигурации количество портов 10/100/1000 ethernet составляет 1. Беспроводные стандарты - 802.11a/n. Для выбора изделия учитывайте параметр «процессор»: AR9344. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 64 MB. Габариты - 140x140x105mm; масса без упаковки, адаптеров и кабелей 265g. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Направление антенны и условия распространения сигнала влияют на качество связи. Частотный план помогает уменьшить взаимные помехи соседних соединений. Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Совпадение радиостандарта проверяют у всех участников соединения. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - RBSXTG-5HPnD-HGr2
• Архитектура процессора - MIPSBE
• Процессор - AR9344
• Количество ядер процессора - 1
• Номинальная частота процессора - 600 MHz
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 11 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 6-30 V
• Максимальная физическая скорость 5 GHz - 300 Mbit/s
• Количество радиоцепей 5 GHz - 2
• Поддерживаемые стандарты 5 GHz - 802.11a/n

Применение

Микротик SXT HG5 подбирают для согласованной конфигурации проекта.

Для внешней антенны учитывают разъёмы и потери соединительного кабеля. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Оборудование применяют для радиоучастка локальной сети или подключения удалённого узла. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала.

Преимущества Mikrotik SXT HG5

• Процессор AR9344 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Объем оперативной памяти 64 MB - Объем памяти учитывают при выборе программных задач.
• Беспроводные стандарты 802.11a/n - Совпадение радиостандарта проверяют у всех участников соединения.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности SXT HG5

Габариты - 140x140x105mm; масса без упаковки, адаптеров и кабелей 265g. Тип охлаждения - Пассивное. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению. Натяжение кабеля не должно передаваться на корпус устройства. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы. Для антенны оставляют пространство в рабочем направлении.

Монтаж и эксплуатация

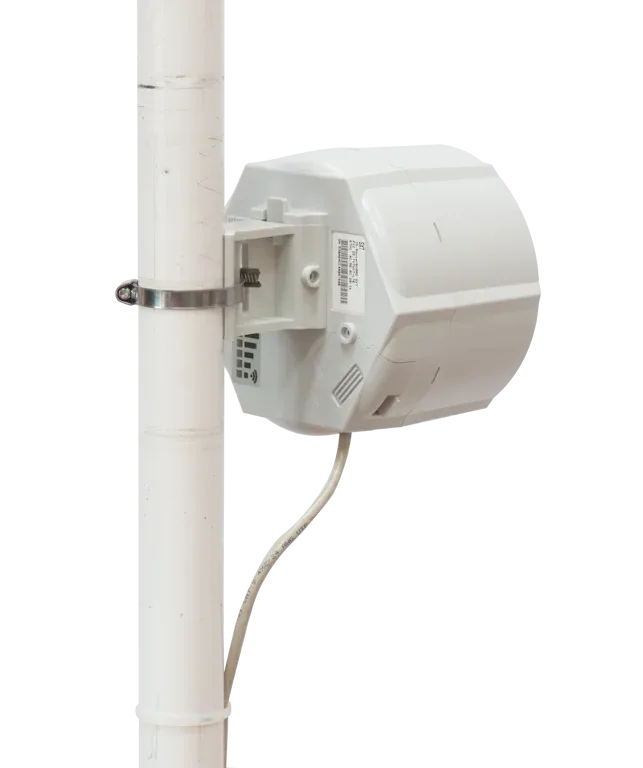

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXT HG5 ac по интерфейсам, рабочим условиям и назначению. У SXT HG5 ac параметр «поколение wi-fi» - Wi-Fi 5. Для другой конфигурации сравните Mikrotik SXT 5 по интерфейсам, рабочим условиям и назначению. У SXT 5 параметр «количество портов 10/100 ethernet» - 1. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

• 24V 0.8A адаптер питания
• Металлическое кольцо (один)
• Gigabit PoE-инжектор
