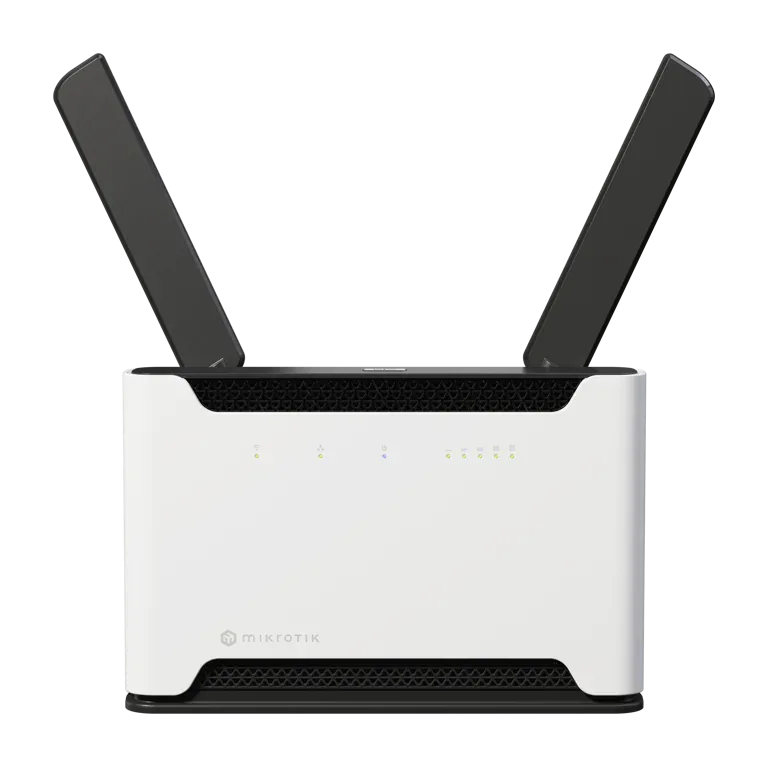

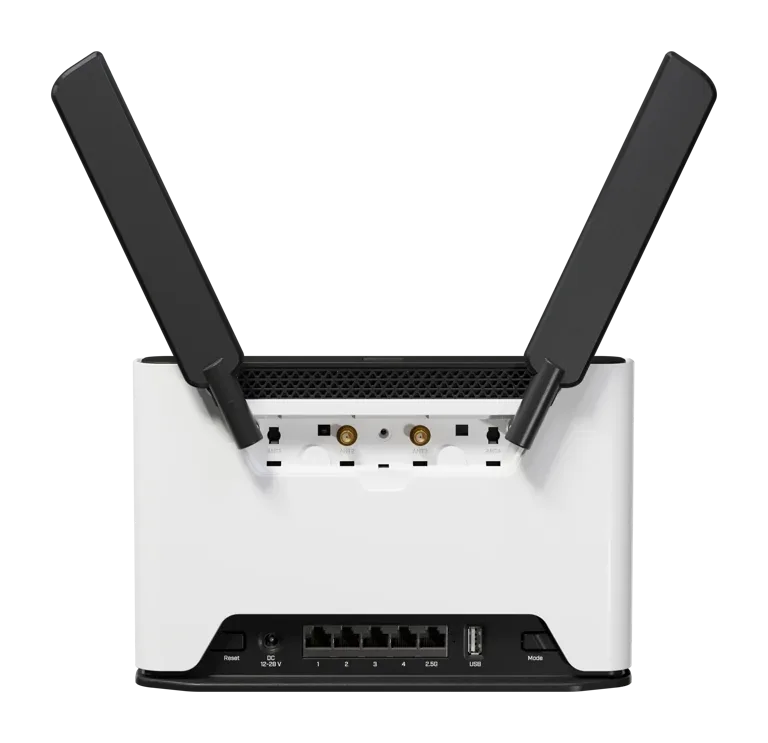

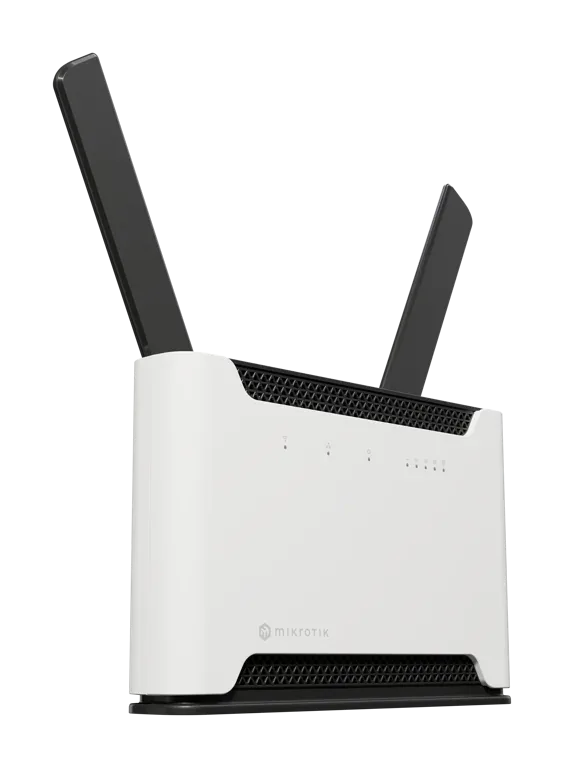

Сотовый роутер Mikrotik Chateau LTE6 ax S53UG+5HaxD2HaxD-TC&FG621-EA 1x2.5G, 4xGigabit Ethernet, LTE Cat6

Основное описание: сотовый роутер Mikrotik Chateau LTE6 ax

Mikrotik Chateau LTE6 ax - сотовый роутер для доступа к сети оператора и передачи трафика в локальную инфраструктуру. Основное назначение модели - основное или резервное подключение объекта через совместимую мобильную сеть. Усиление антенны - 2.4 GHz - 2 dBi, 5 GHz - 4 dBi. Процессор - IPQ-6010. Исполнение имеет следующий параметр: поколение wi-fi - Wi-Fi 6. Исполнение имеет следующий параметр: объем оперативной памяти - 1 GB. Для выбора изделия учитывайте параметр «категория lte»: 6 (300Mbit/s Нисходящий поток, 50Mbit/s Восходящий поток). Количество портов 2.5G Ethernet - 1. Исполнение имеет следующий параметр: степень защиты ip - IP20. На загородном объекте полезно измерить сигнал в нескольких точках установки. Сотовый канал используют на удалённом объекте, в филиале или там, где проводное подключение неудобно. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Модем устанавливает соединение с сетью оператора в поддерживаемых диапазонах. Параметры мобильного подключения настраивают под выбранного оператора. Категория модема описывает возможности радиоинтерфейса, а не гарантированную скорость доступа. Этот параметр учитывают при согласовании изделия с проектом. Набор медных портов определяет число проводных подключений. Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.

Технические особенности

• Артикул производителя - S53UG+5HaxD2HaxD-TC&FG621-EA
• Архитектура процессора - ARM 64bit
• Процессор - IPQ-6010
• Количество ядер процессора - 4
• Номинальная частота процессора - авто (864 -1800) MHz
• Количество потоков процессора - 4
• Коммутационный чип - IPQ-6010
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 1 GB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (Разъём питания DC)
• Входное напряжение разъёма питания DC - 12-28 V
• Максимальная потребляемая мощность - 17 W
• Максимальная потребляемая мощность без подключённых устройств - 13 W
• Тип охлаждения - Пассивное
• Категория 3G - R8 (42.2Mbps Нисходящий поток, 11.2Mbps Восходящий поток)

Применение

Микротик Chateau LTE6 ax подбирают для согласованной конфигурации проекта.

Для высокой нагрузки сверяют возможности модема и фактические скорости локальных портов. Сотовый канал используют на удалённом объекте, в филиале или там, где проводное подключение неудобно. При отсутствии нужных диапазонов выбирают другую модификацию, а не только похожее название. Для наружной установки отдельно учитывают защиту корпуса и кабельных вводов. Для резервного доступа заранее проверяют покрытие и параметры операторской сети. В региональной модификации особенно важно совпадение поддерживаемых band с сетью оператора.

Преимущества Mikrotik Chateau LTE6 ax

• Процессор IPQ-6010 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 2.5G Ethernet 1 - Проводную линию рассчитывают с учётом поддерживаемой скорости клиента.
• Категория LTE 6 (300Mbit/s Нисходящий поток, 50Mbit/s Восходящий поток) - Радиовозможности модема оценивают вместе с диапазонами и сетью оператора.
• Габариты 240 x 156 x 44 mm - Этот параметр учитывают при согласовании изделия с проектом.

Совместимость и подбор

Сверьте диапазоны FDD, TDD и режимы мобильной сети с оператором. Учитывайте точный заказной код модема в составе комплекта. Для внешней антенны согласуйте частоты, разъёмы и допустимые потери кабеля. SIM-карту и параметры APN подготовьте под выбранный тариф. Формат питания и сетевой uplink проверяйте независимо от категории модема. Сопоставить подходящие решения можно в разделе LTE устройства.

Конструкция и технические особенности Chateau LTE6 ax

Габариты - 240 x 156 x 44 mm. Степень защиты IP - IP20. Тип охлаждения - Пассивное. Не размещайте радиоустройство вплотную к крупным металлическим преградам. Доступ к SIM и кабелям предусматривают до окончательного монтажа. Монтажная схема должна учитывать обслуживание без натяжения кабелей.

Монтаж и эксплуатация

До монтажа проверьте рабочую SIM-карту и параметры мобильного оператора. Установите устройство в месте с подходящим уровнем сигнала. Сверьте напряжение питания и тип кабельного подключения. Настройте APN и требуемый режим мобильной сети. Проверьте приём, передачу и работу локальных клиентов. Сохраните конфигурацию и результаты измерения сигнала. Для направленного устройства выполните настройку положения антенны.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik Chateau LTE18 ax по интерфейсам, рабочим условиям и назначению. У Chateau LTE18 ax параметр «категория lte» - 18 (1.2Gbps Нисходящий поток, 150Mbps Восходящий поток). Для другой конфигурации сравните Mikrotik Chateau LTE6 по интерфейсам, рабочим условиям и назначению. У Chateau LTE6 параметр «количество портов 10/100/1000 ethernet» - 5. Для нового проекта полезно оценить условия размещения вместе с набором компонентов. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии.

Комплектация

• 24V 1.2A адаптер питания
• Плоский кабель UTP (1.5m)
