Наружное радиоустройство Mikrotik NetMetal ax L23UGSR-5HaxD2HaxD-NM 1xGigabit Ethernet, Wi-Fi 6, IPQ-5010

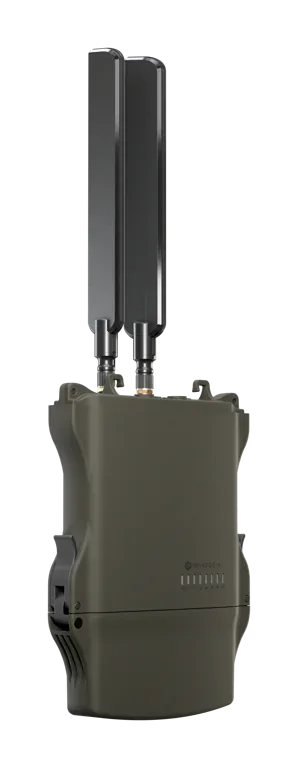

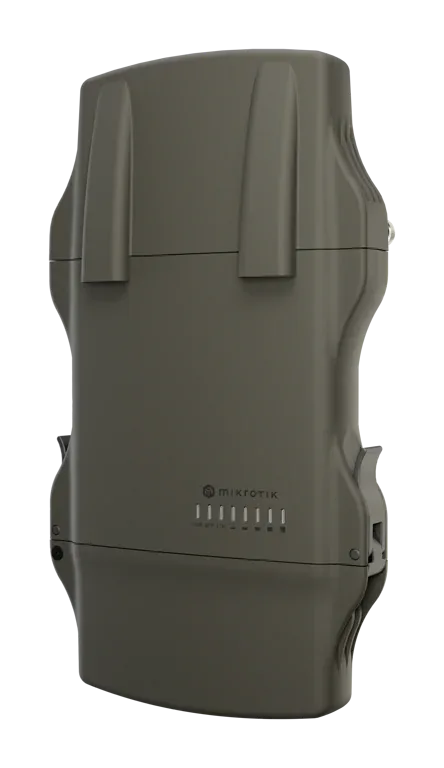

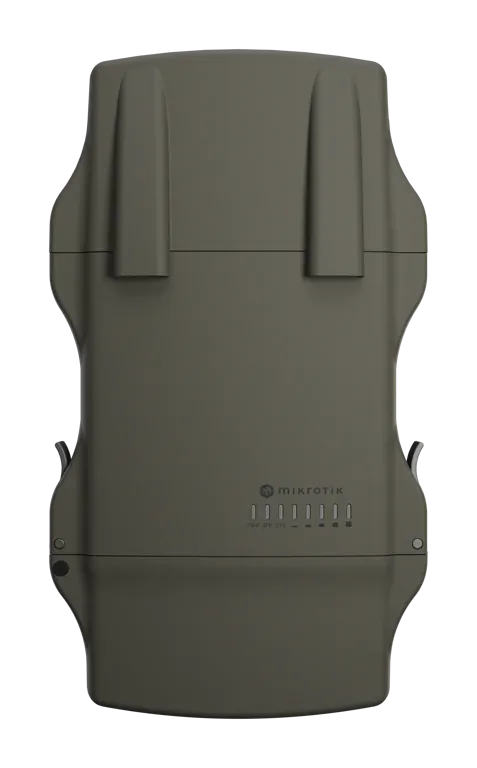

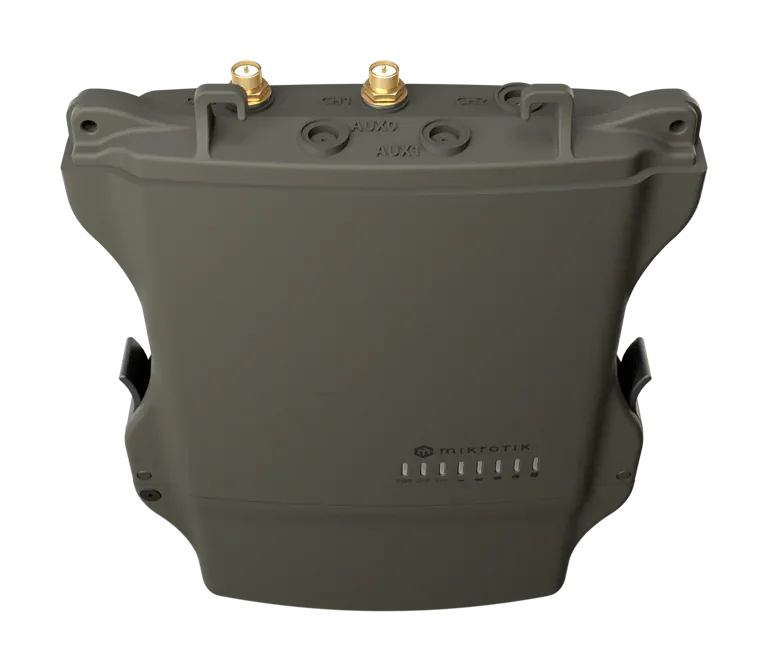

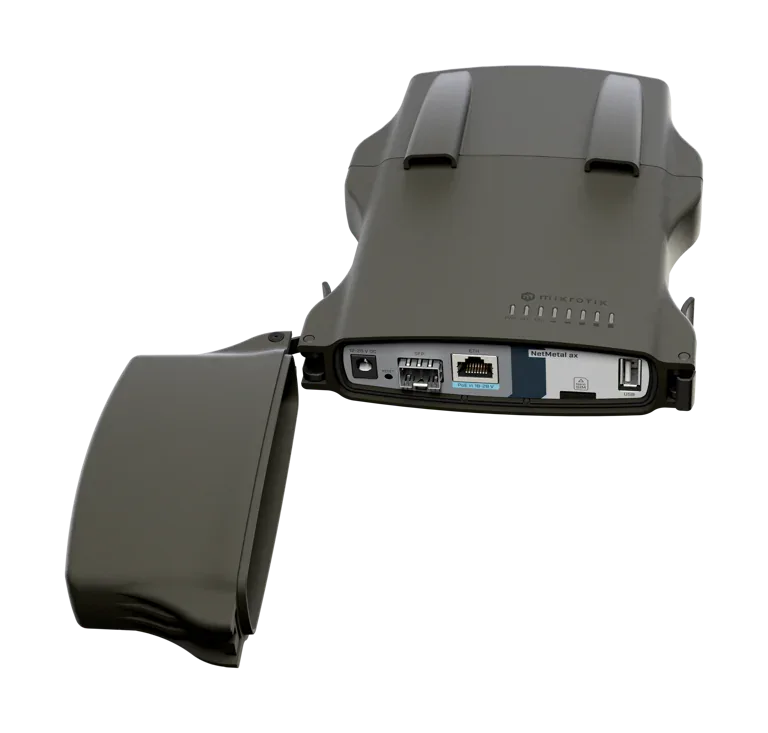

Основное описание: наружное радиоустройство Mikrotik NetMetal ax

Mikrotik NetMetal ax - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. В этой конфигурации количество портов 10/100/1000 ethernet составляет 1. Для выбора изделия учитывайте параметр «поколение wi-fi»: Wi-Fi 6. Исполнение имеет следующий параметр: процессор - IPQ-5010. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 256 MB. Исполнение имеет следующий параметр: степень защиты ip - IP66. Исполнение имеет следующий параметр: габариты - 143 x 247 x 48 mm. До выбора модели оценивают видимость, расстояние и доступные частоты. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. При выборе Микротик NetMetal ax сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Режим точки доступа или клиента выбирают с учётом лицензии и программной платформы. Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот. Физическая скорость радиоканала отличается от полезной скорости передачи данных. Этот параметр учитывают при согласовании изделия с проектом. Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием. Набор медных портов определяет число проводных подключений.

Технические особенности

• Артикул производителя - L23UGSR-5HaxD2HaxD-NM
• Архитектура процессора - ARM 32bit
• Процессор - IPQ-5010
• Количество ядер процессора - 2
• Номинальная частота процессора - 800 MHz
• Количество потоков процессора - 2
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 12-28 V
• Максимальная потребляемая мощность - 25 W
• Максимальная потребляемая мощность без подключённых устройств - 12 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 18-28 V

Применение

Перед постоянной установкой полезно провести измерение эфира и пробный тест. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. До выбора модели оценивают видимость, расстояние и доступные частоты. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. При связи между зданиями проверяют положение антенн с обеих сторон.

Преимущества Mikrotik NetMetal ax

• Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.
• Степень защиты IP IP66 - Условия установки сопоставляют с фактическим исполнением корпуса.
• Процессор IPQ-5010 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Роутеры и точки доступа Wi-Fi 6.

Конструкция и технические особенности NetMetal ax

Габариты - 143 x 247 x 48 mm. Степень защиты IP - IP66. Тип охлаждения - Пассивное. Натяжение кабеля не должно передаваться на корпус устройства. Крепление должно удерживать выбранное положение антенны. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik NetMetal 5 по интерфейсам, рабочим условиям и назначению. У NetMetal 5 параметр «количество портов sfp» - 1. Для другой конфигурации сравните Mikrotik NetMetal 5 triple по интерфейсам, рабочим условиям и назначению. У NetMetal 5 triple параметр «количество портов sfp» - 1. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии.

Комплектация

• 24V 1.2A адаптер питания
• Gigabit PoE-инжектор
• Металлическое кольцо (один)
• DIN крепление (K-27)
