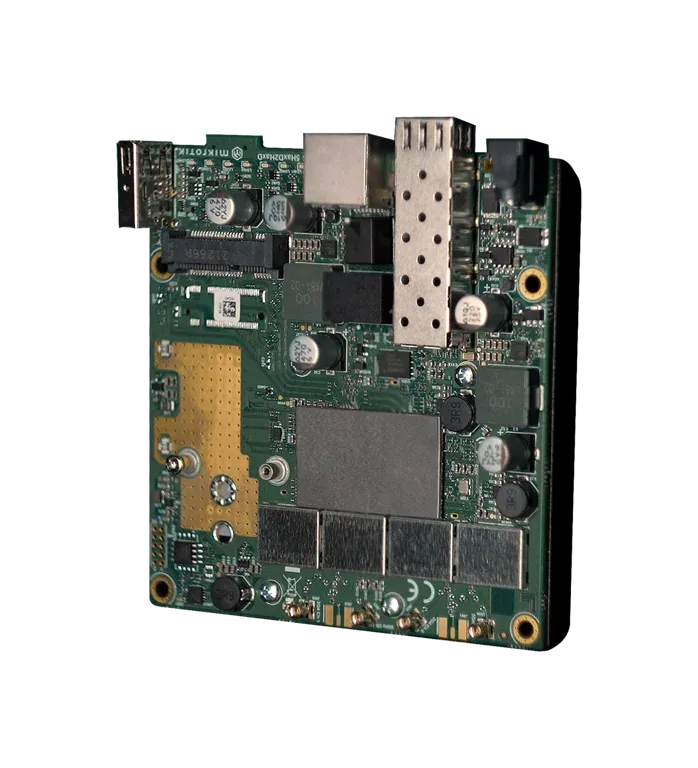

Маршрутизаторная плата Mikrotik L23UGSR-5HaxD2HaxD 1xGigabit Ethernet, Wi-Fi 6, IPQ-5010

Основное описание: маршрутизаторная плата Mikrotik L23UGSR-5HaxD2HaxD

Mikrotik L23UGSR-5HaxD2HaxD - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «количество портов 10/100/1000 ethernet»: 1. Для выбора изделия учитывайте параметр «поколение wi-fi»: Wi-Fi 6. Исполнение имеет следующий параметр: процессор - IPQ-5010. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 256 MB. Исполнение имеет следующий параметр: степень защиты ip - IP00. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. При развитии существующей системы учитывают расположение портов и отверстий платы. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. При выборе Микротик L23UGSR-5HaxD2HaxD сопоставьте эту конфигурацию с требованиями вашего проекта.

Функциональные возможности и принцип работы

Плата служит аппаратной основой сетевого устройства. При расчёте питания учитывают плату и установленные модули. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Набор медных портов определяет число проводных подключений. Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - L23UGSR-5HaxD2HaxD
• Архитектура процессора - ARM 32bit
• Процессор - IPQ-5010
• Количество ядер процессора - 2
• Номинальная частота процессора - 800 MHz
• Количество потоков процессора - 2
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS v7
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 12-28 V
• Максимальная потребляемая мощность - 25 W
• Максимальная потребляемая мощность без подключённых устройств - 12 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 18-28 V

Применение

Интегратор выбирает корпус и набор модулей под конкретную топологию. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. При развитии существующей системы учитывают расположение портов и отверстий платы. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт.

Преимущества Mikrotik L23UGSR-5HaxD2HaxD

• Поколение Wi-Fi Wi-Fi 6 - Поколение радиоинтерфейса следует сопоставить с клиентским оборудованием.
• Количество портов 10/100/1000 Ethernet 1 - Набор медных портов определяет число проводных подключений.
• Объем оперативной памяти 256 MB - Объем памяти учитывают при выборе программных задач.
• Процессор IPQ-5010 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности L23UGSR-5HaxD2HaxD

Степень защиты IP - IP00. Тип охлаждения - Пассивное. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Тепловой режим оценивают для собранного устройства вместе с модулями. Компоновку сборки проверяют до затяжки всех креплений.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik L11UG-5HaxD по интерфейсам, рабочим условиям и назначению. У L11UG-5HaxD параметр «габариты» - 107 x 114 x 27 mm. Для другой конфигурации сравните Mikrotik 911 Lite2 по интерфейсам, рабочим условиям и назначению. У 911 Lite2 параметр «количество портов 10/100 ethernet» - 1. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
