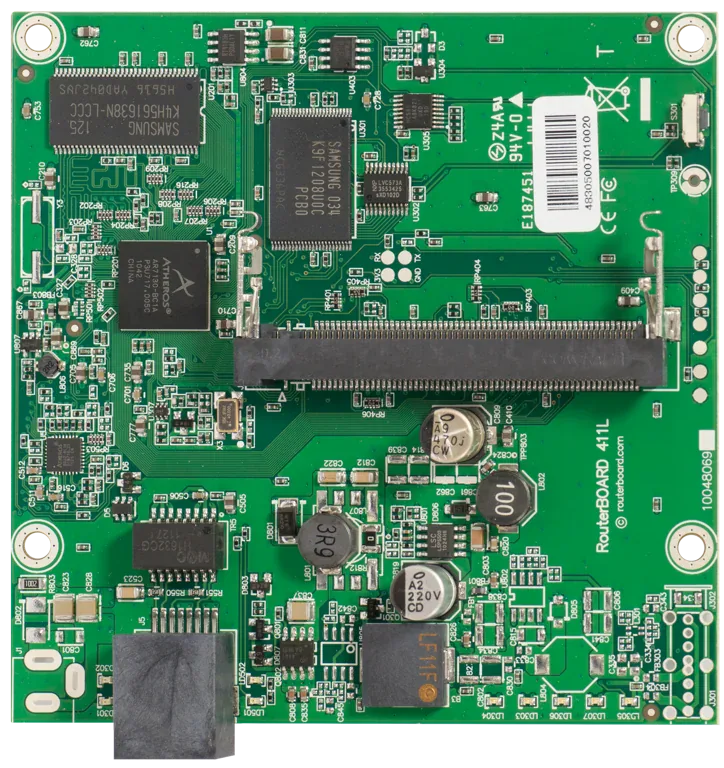

Маршрутизаторная плата Mikrotik RB411L 1xFast Ethernet, AR7130, 32 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB411L

Mikrotik RB411L - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Исполнение miniPCI - Один MiniPCI слоты тип IIIA/IIIB. Габариты - 105x105mm. Для выбора изделия учитывайте параметр «загрузчик»: RouterBOOT. Потребляемая мощность - 1,4W только плата, 10W доступно для minIPCI карта. Количество портов 10/100 Ethernet - 1. Исполнение имеет следующий параметр: тип poe-in - Пассивное PoE. Хранилище и исполнение - NAND микросхема памяти. Для наружного применения защиту обеспечивает правильно подобранный корпус. Интегратор выбирает корпус и набор модулей под конкретную топологию. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Плата служит аппаратной основой сетевого устройства. Программная конфигурация задаёт назначение доступных интерфейсов. При расчёте питания учитывают плату и установленные модули. Параметр следует сопоставить с требованиями места установки. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Уровень лицензии проверяют до выбора беспроводного режима.

Технические особенности

• Артикул производителя - RB411L
• Архитектура процессора - MIPSBE
• Процессор - AR7130
• Количество ядер процессора - 1
• Номинальная частота процессора - 300 MHz
• Габариты - 105x105mm
• Уровень лицензии RouterOS - 3
• Операционная система - RouterOS
• Объем оперативной памяти - 32 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C .. +70°C испытано
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100 Ethernet - 1
• Количество слотов miniPCI - 1
• Звуковой сигнализатор - Да
• Оперативная память и исполнение - 32MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - NAND микросхема памяти

Применение

Микротик RB411L подбирают для согласованной конфигурации проекта.

Плата полезна в проектах, где важна свобода выбора внешних компонентов. Для наружного применения защиту обеспечивает правильно подобранный корпус. Интегратор выбирает корпус и набор модулей под конкретную топологию. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. При развитии существующей системы учитывают расположение портов и отверстий платы.

Преимущества Mikrotik RB411L

• Процессор AR7130 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Хранилище и исполнение NAND микросхема памяти - Параметр следует сопоставить с требованиями места установки.
• Тип хранилища данных NAND - Параметр следует сопоставить с требованиями места установки.
• Органы управления и контроля Кнопка сброса, звуковой сигнализатор - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411L

Габариты - 105x105mm. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «размер хранилища данных» - 64 MB. Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
