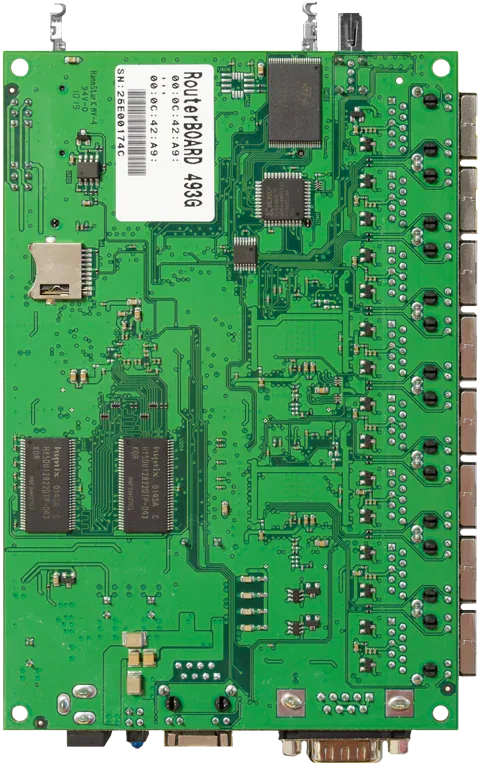

Маршрутизаторная плата Mikrotik RB493G 9xGigabit Ethernet, AR7161, 256 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB493G

Mikrotik RB493G - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «коммутационный чип»: AR8316. Количество ядер процессора - 1. Исполнение имеет следующий параметр: испытанный диапазон температуры окружающей среды - -40°C - 70°C. Исполнение имеет следующий параметр: входное напряжение разъёма питания dc - 8-28 V. Светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED. Для выбора изделия учитывайте параметр «операционная система»: RouterOS. Для выбора изделия учитывайте параметр «уровень лицензии routeros»: 5. Для наружного применения защиту обеспечивает правильно подобранный корпус. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Программная конфигурация задаёт назначение доступных интерфейсов. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Карты расширения подбирают под фактический тип слотов. Параметр следует сопоставить с требованиями места установки. Плата служит аппаратной основой сетевого устройства. Уровень лицензии проверяют до выбора беспроводного режима.

Технические особенности

• Артикул производителя - RB493G
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Коммутационный чип - AR8316
• Габариты - 105mm x 160mm
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 8-28 V
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-28 V
• Количество портов 10/100/1000 Ethernet - 9

Применение

Микротик RB493G подбирают для согласованной конфигурации проекта.

Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Для наружного применения защиту обеспечивает правильно подобранный корпус. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Интегратор выбирает корпус и набор модулей под конкретную топологию. Плата полезна в проектах, где важна свобода выбора внешних компонентов. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки.

Преимущества Mikrotik RB493G

• Процессор AR7161 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Тип охлаждения Пассивное - Параметр следует сопоставить с требованиями места установки.
• Органы управления и контроля Один порт USB 2.0; требуется адаптер питания, приобретаемый отдельно - Параметр следует сопоставить с требованиями места установки.
• Количество входов питания DC 2 (Разъём питания DC, PoE-IN) - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB493G

Габариты - 105mm x 160mm. Тип охлаждения - Пассивное. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Тепловой режим оценивают для собранного устройства вместе с модулями. Компоновку сборки проверяют до затяжки всех креплений.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB435G по интерфейсам, рабочим условиям и назначению. У RB435G параметр «количество портов 10/100/1000 ethernet» - 3. Для другой конфигурации сравните Mikrotik RB450G по интерфейсам, рабочим условиям и назначению. У RB450G параметр «количество портов 10/100/1000 ethernet» - 5. Разница в точном заказном коде может означать другую модификацию или комплектацию. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
