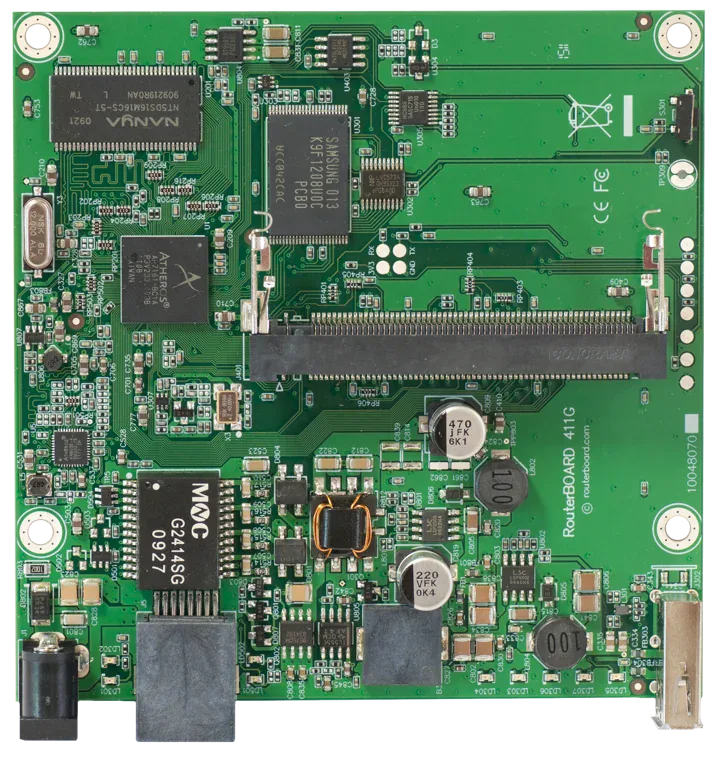

Маршрутизаторная плата Mikrotik RB411UAHL 1xFast Ethernet, Atheros AR7161, 64MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB411UAHL

Mikrotik RB411UAHL - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Исполнение имеет следующий параметр: светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED. Исполнение имеет следующий параметр: испытанный диапазон температуры окружающей среды - -30C - +60C. Для выбора изделия учитывайте параметр «исполнение minipci»: Один MiniPCI слоты тип IIIA/IIIB. В этой конфигурации количество входов питания dc составляет 1. Исполнение имеет следующий параметр: размер хранилища данных - 64 MB. Исполнение имеет следующий параметр: загрузчик - RouterBOOT. Для выбора изделия учитывайте параметр «процессор»: Atheros AR7161 680MHz. При развитии существующей системы учитывают расположение портов и отверстий платы. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

При расчёте питания учитывают плату и установленные модули. Плата служит аппаратной основой сетевого устройства. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Параметр следует сопоставить с требованиями места установки. Карты расширения подбирают под фактический тип слотов. Программная конфигурация задаёт назначение доступных интерфейсов.

Технические особенности

• Артикул производителя - RB411UAHL
• Номинальная частота процессора - 680 MHz
• Габариты - 105x105mm
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Количество входов питания DC - 1
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100 Ethernet - 1
• Количество слотов miniPCI - 1
• Количество портов USB - 1
• Программный сброс питания USB - Да
• Контроль напряжения - Да
• Процессор - Atheros AR7161 680MHz
• Оперативная память и исполнение - 64MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - NAND микросхема памяти

Применение

Микротик RB411UAHL подбирают для согласованной конфигурации проекта.

При развитии существующей системы учитывают расположение портов и отверстий платы. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Интегратор выбирает корпус и набор модулей под конкретную топологию. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт.

Преимущества Mikrotik RB411UAHL

• Исполнение miniPCI Один MiniPCI слоты тип IIIA/IIIB - Параметр следует сопоставить с требованиями места установки.
• Номинальная частота процессора 680 MHz - Параметр следует сопоставить с требованиями места установки.
• Размер хранилища данных 64 MB - Параметр следует сопоставить с требованиями места установки.
• Количество слотов miniPCI 1 - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411UAHL

Габариты - 105x105mm. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «процессор» - AR7130. Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
