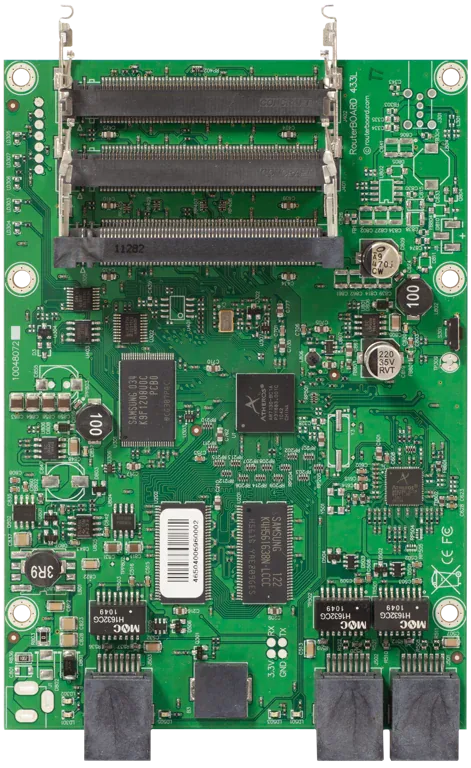

Маршрутизаторная плата Mikrotik RB433L 3xFast Ethernet, AR7130, 64MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB433L

Mikrotik RB433L - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Количество портов 10/100 Ethernet - 3. Исполнение miniPCI - Три MiniPCI слоты тип IIIA/IIIB. Органы управления и контроля - Кнопка сброса, звуковой сигнализатор, контроль напряжения. Исполнение имеет следующий параметр: объем оперативной памяти - 64MB DDR SDRAM на плате память. Размер хранилища данных - 64 MB. Загрузчик - RouterBOOT. Исполнение имеет следующий параметр: номинальная частота процессора - 300 MHz. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Карты расширения подбирают под фактический тип слотов. Плата служит аппаратной основой сетевого устройства. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Параметр следует сопоставить с требованиями места установки. Объем памяти учитывают при выборе программных задач. При расчёте питания учитывают плату и установленные модули.

Технические особенности

• Артикул производителя - RB433L
• Архитектура процессора - MIPSBE
• Процессор - AR7130
• Количество ядер процессора - 1
• Номинальная частота процессора - 300 MHz
• Габариты - 105 mm x 154 mm
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100 Ethernet - 3
• Количество слотов miniPCI - 3
• Контроль напряжения - Да
• Звуковой сигнализатор - Да
• Оперативная память и исполнение - 64MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - NAND микросхема памяти
• Исполнение Ethernet - Три 10/100 Mbit/s Ethernet порта с Auto-MDI/X

Применение

Микротик RB433L подбирают для согласованной конфигурации проекта.

Для наружного применения защиту обеспечивает правильно подобранный корпус. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Интегратор выбирает корпус и набор модулей под конкретную топологию. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. При развитии существующей системы учитывают расположение портов и отверстий платы.

Преимущества Mikrotik RB433L

• Исполнение Ethernet Три 10/100 Mbit/s Ethernet порта с Auto-MDI/X - Параметр следует сопоставить с требованиями места установки.
• Исполнение miniPCI Три MiniPCI слоты тип IIIA/IIIB - Параметр следует сопоставить с требованиями места установки.
• Светодиодные индикаторы Питание, активность NAND, 5 пользовательских LED - Параметр следует сопоставить с требованиями места установки.
• Загрузчик RouterBOOT - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB433L

Габариты - 105 mm x 154 mm. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411L по интерфейсам, рабочим условиям и назначению. У RB411L параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik RB433 по интерфейсам, рабочим условиям и назначению. У RB433 параметр «объем оперативной памяти» - 64 MB. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
