Артикул: RB953GS-5HnT-RP

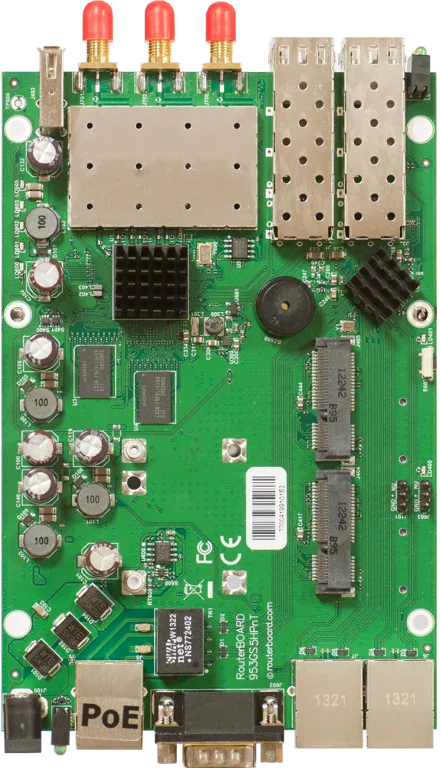

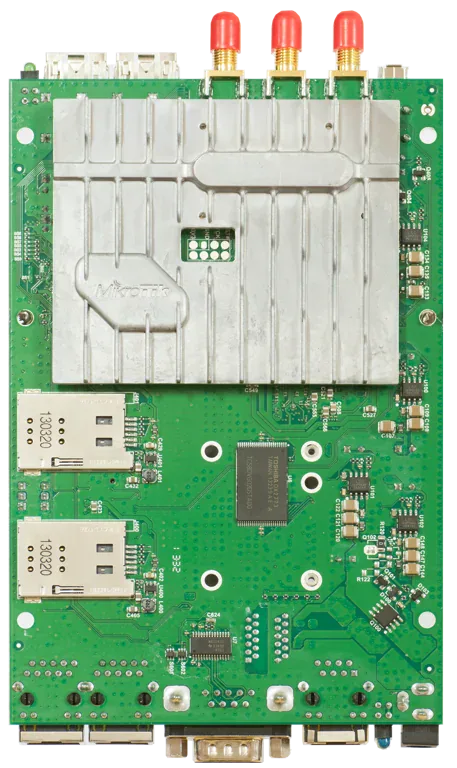

Маршрутизаторная плата Mikrotik RB953GS-5HnT-RP 3xGigabit Ethernet, 2xSFP, Wi-Fi
Основное описание: маршрутизаторная плата Mikrotik RB953GS-5HnT-RP
Mikrotik RB953GS-5HnT-RP - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Количество портов 10/100/1000 Ethernet - 3. Количество портов SFP - 2. Для выбора изделия учитывайте параметр «беспроводные стандарты»: 802.11a/n. Диапазон частот - 4900-5920MHz. Для выбора изделия учитывайте параметр «процессор»: QCA9558. В этой конфигурации объем оперативной памяти составляет 128 MB. Для выбора изделия учитывайте параметр «габариты»: 183x105x24mm. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Модель снята с производства и представлена в архиве оборудования.
Функциональные возможности и принцип работы
Карты расширения подбирают под фактический тип слотов. Программная конфигурация задаёт назначение доступных интерфейсов. При расчёте питания учитывают плату и установленные модули. Вычислительную нагрузку оценивают для нужной конфигурации программной платформы. Этот параметр учитывают при согласовании изделия с проектом. Набор медных портов определяет число проводных подключений.
Технические особенности
- Артикул производителя - RB953GS-5HnT-RP
- Архитектура процессора - MIPSBE
- Процессор - QCA9558
- Количество ядер процессора - 1
- Номинальная частота процессора - 720 MHz
- Коммутационный чип - AR8327
- Габариты - 183x105x24mm
- Уровень лицензии RouterOS - 5
- Операционная система - RouterOS
- Объем оперативной памяти - 128 MB
- Размер хранилища данных - 128 MB
- Тип хранилища данных - NAND
- Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
- Испытанный диапазон температуры окружающей среды - -40°C - 70°C
- Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
- Входное напряжение разъёма питания DC - 11-30 V
- Максимальная потребляемая мощность - 25 W
- Тип PoE-in - Пассивное PoE
- Тип охлаждения - Пассивное
- Входное напряжение PoE-in - 11-30 V
Применение
Микротик RB953GS-5HnT-RP подбирают для согласованной конфигурации проекта.
Интегратор выбирает корпус и набор модулей под конкретную топологию. При развитии существующей системы учитывают расположение портов и отверстий платы. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Для наружного применения защиту обеспечивает правильно подобранный корпус.
Преимущества Mikrotik RB953GS-5HnT-RP
- Количество портов SFP 2 - Для соединения подбирают совместимую оптическую пару.
- Беспроводные стандарты 802.11a/n - Совпадение радиостандарта проверяют у всех участников соединения.
- Процессор QCA9558 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
- Габариты 183x105x24mm - Этот параметр учитывают при согласовании изделия с проектом.
Совместимость и подбор
Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.
Конструкция и технические особенности RB953GS-5HnT-RP
Габариты - 183x105x24mm. Тип охлаждения - Пассивное. При выборе корпуса учитывайте доступ к портам платы. Компоновку сборки проверяют до затяжки всех креплений. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов.
Монтаж и эксплуатация
Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.
Сравнение с близкими моделями
Для другой конфигурации сравните Mikrotik RB711-5Hn по интерфейсам, рабочим условиям и назначению. У RB711-5Hn параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik RB711-5Hn-M по интерфейсам, рабочим условиям и назначению. У RB711-5Hn-M параметр «количество портов 10/100 ethernet» - 1. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.
Комплектация
Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
- Артикул производителя
- RB953GS-5HnT-RP
- Жизненный цикл
- Снят с производства
- Операционная система
- RouterOS
- Тип изделия
- маршрутизаторная плата
- Уровень лицензии RouterOS
- 5
- Диапазон частот
- 4900-5920MHz
- Исполнение Ethernet
- 3x10/100/1000 Gigabit Ethernet порта с Auto-MDI/X
- Исполнение радиоинтерфейса
- Встроенный радиоинтерфейс 5GHz 802.11a/n, три радиоцепи, 3x разъёма RPSMA
- Количество портов 10/100/1000 Ethernet
- 3
- Количество портов SFP
- 2
- Количество портов USB
- 1
- Количество радиоцепей 5 GHz
- 3
- Количество слотов miniPCIe
- 2
- Количество слотов SIM
- 2 Модем (Mini SIM)
- Максимальная физическая скорость 5 GHz
- 450 Mbit/s
- Поддерживаемые стандарты 5 GHz
- 802.11a/n
- Поколение Wi-Fi 5 GHz
- Wi-Fi 4
- Порт последовательной консоли
- RS232
- Программный сброс питания USB
- Да
- Радиочип 5 GHz
- QCA9558
- Тип порта USB
- USB тип A
- Габариты
- 183x105x24mm
- Звуковой сигнализатор
- Да
- Испытанный диапазон температуры окружающей среды
- -40°C - 70°C
- Контроль температуры платы
- Да
- Органы управления и контроля
- Контроль температуры платы и напряжения, 2x разъёма вентиляторов, звуковой сигнализатор, 1x USB, 2x слота SIM для совместимых модемов 3G, устанавливаемых в miniPCIe
- Светодиодные индикаторы
- Всего 9 LED, включая 6 пользовательских
- Сертификаты
- CE, FCC, IC, EAC, ROHS
- Средняя наработка на отказ MTBF
- Примерно 200'000 часов при 25C
- Тип охлаждения
- Пассивное
- Объем оперативной памяти
- 128 MB
- Оперативная память и исполнение
- 128MB DDR2 на плате память
- Размер хранилища данных
- 128 MB
- Тип хранилища данных
- NAND
- Хранилище и исполнение
- NAND 128MB микросхема памяти
- Варианты питания
- PoE in: 11-30V, Разъём питания DC: 11-30V DC
- Входное напряжение PoE-in
- 11-30 V
- Входное напряжение разъёма питания DC
- 11-30 V
- Количество входов питания DC
- 2 (Разъём питания DC, PoE-IN)
- Контроль напряжения
- Да
- Максимальная потребляемая мощность
- 25 W
- Максимальный ток USB (A)
- 1
- Потребляемая мощность
- 25W
- Тип PoE-in
- Пассивное PoE
- Архитектура процессора
- MIPSBE
- Количество ядер процессора
- 1
- Коммутационный чип
- AR8327
- Номинальная частота процессора
- 720 MHz
- Процессор
- QCA9558
- Ethernet: Маршрутизация, 25 правил IP-фильтра, 1518 байт
- 78.1 kpps; 948.4 Mbps
- Ethernet: Маршрутизация, 25 правил IP-фильтра, 512 байт
- 77.8 kpps; 318.7 Mbps
- Ethernet: Маршрутизация, 25 правил IP-фильтра, 64 байт
- 77.5 kpps; 39.7 Mbps
- Ethernet: Маршрутизация, 25 простых очередей, 1518 байт
- 161.9 kpps; 1,966.1 Mbps
- Ethernet: Маршрутизация, 25 простых очередей, 512 байт
- 183.9 kpps; 753.3 Mbps
- Ethernet: Маршрутизация, 25 простых очередей, 64 байт
- 203.3 kpps; 104.1 Mbps
- Ethernet: Маршрутизация, без правил (fast path), 1518 байт
- 161.9 kpps; 1,966.1 Mbps
- Ethernet: Маршрутизация, без правил (fast path), 512 байт
- 334.2 kpps; 1,368.9 Mbps
- Ethernet: Маршрутизация, без правил (fast path), 64 байт
- 397.9 kpps; 203.7 Mbps
- Ethernet: Мост, 25 правил фильтра моста, 1518 байт
- 125.5 kpps; 1,524.1 Mbps
- Ethernet: Мост, 25 правил фильтра моста, 512 байт
- 126.5 kpps; 518.1 Mbps
- Ethernet: Мост, 25 правил фильтра моста, 64 байт
- 128.8 kpps; 65.9 Mbps
- Ethernet: Мост, без правил (fast path), 1518 байт
- 161.9 kpps; 1,966.1 Mbps
- Ethernet: Мост, без правил (fast path), 512 байт
- 345.5 kpps; 1,415.2 Mbps
- Ethernet: Мост, без правил (fast path), 64 байт
- 435.6 kpps; 223.0 Mbps
- Условия испытаний
- RFC2544; попытки 30+ секунд; допуск потери пакетов 0.1%; максимальные результаты для указанной конфигурации
