Наружное радиоустройство Mikrotik SXT 5 ac RBSXTG-5HPacD 1xGigabit Ethernet, Wi-Fi 5, QCA9557

Основное описание: наружное радиоустройство Mikrotik SXT 5 ac

Mikrotik SXT 5 ac - радиоустройство для беспроводной связи с внешними сетевыми узлами. Основное назначение модели - организация радиоучастка сети с выбранным диапазоном и антенной системой. Для выбора изделия учитывайте параметр «поколение wi-fi»: Wi-Fi 5. Количество входов питания DC - 1 (PoE-IN). Радиопараметры 5 GHz при MCS7 - Мощность передачи 27 dBm; чувствительность приёма -77 dBm. Максимальная физическая скорость 5 GHz - 867 Mbit/s. Операционная система - RouterOS. Исполнение имеет следующий параметр: радиочип 5 ghz - QCA9892. Количество портов 10/100/1000 Ethernet - 1. Усиление антенны и тип радиоинтерфейса выбирают под задачу, а не только под максимальную мощность. До выбора модели оценивают видимость, расстояние и доступные частоты. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Физическая скорость радиоканала отличается от полезной скорости передачи данных. Режим точки доступа или клиента выбирают с учётом лицензии и программной платформы. Направление антенны и условия распространения сигнала влияют на качество связи. Параметр следует сопоставить с требованиями места установки. Проводной интерфейс связывает радиоучасток с остальной сетью. Радиоинтерфейс передаёт данные между совместимыми узлами в общем диапазоне частот.

Технические особенности

• Артикул производителя - RBSXTG-5HPacD
• Архитектура процессора - MIPSBE
• Процессор - QCA9557
• Количество ядер процессора - 1
• Номинальная частота процессора - 720 MHz
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 128 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 1 (PoE-IN)
• Максимальная потребляемая мощность - 12 W
• Тип PoE-in - 802.3af/at
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 15-60 V
• Максимальная физическая скорость 5 GHz - 867 Mbit/s
• Количество радиоцепей 5 GHz - 2
• Поддерживаемые стандарты 5 GHz - 802.11a/n/ac

Применение

Микротик SXT 5 ac подбирают для согласованной конфигурации проекта.

До выбора модели оценивают видимость, расстояние и доступные частоты. Для многоточечного участка отдельно рассчитывают сектор и число подключаемых клиентов. Перед постоянной установкой полезно провести измерение эфира и пробный тест. Когда на трассе есть препятствия, сначала оценивают саму возможность выбранного радиоканала. Для внешней антенны учитывают разъёмы и потери соединительного кабеля. При связи между зданиями проверяют положение антенн с обеих сторон.

Преимущества Mikrotik SXT 5 ac

• Тип PoE-in 802.3af/at - Параметр следует сопоставить с требованиями места установки.
• Радиопараметры 5 GHz при MCS0 Мощность передачи 30 dBm; чувствительность приёма -96 dBm - Параметр следует сопоставить с требованиями места установки.
• Радиопараметры 5 GHz при 54MBit/s Мощность передачи 28 dBm; чувствительность приёма -81 dBm - Параметр следует сопоставить с требованиями места установки.
• Архитектура процессора MIPSBE - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Оба конца соединения должны поддерживать совместимый диапазон и радиостандарт. Проверьте режим работы и лицензию для нужной топологии. Антенну подбирайте по частоте, диаграмме направленности и разъёму. Источник PoE согласуйте по стандарту и допустимому напряжению. При планировании скорости учитывайте проводной порт и условия радиоканала. Сопоставить подходящие решения можно в разделе Беспроводные системы.

Конструкция и технические особенности SXT 5 ac

Тип охлаждения - Пассивное. Крепление должно удерживать выбранное положение антенны. Кабельную трассу организуют так, чтобы вода не попадала в разъёмы. Натяжение кабеля не должно передаваться на корпус устройства. Для антенны оставляют пространство в рабочем направлении. Способ размещения выбирают с учётом ветровой нагрузки и доступа к управлению.

Монтаж и эксплуатация

Проверьте место установки и выбранное направление радиолинии. Закрепите устройство подходящим для него монтажным комплектом. Подключите питание и сетевой кабель с согласованными параметрами. Настройте разрешённые частоты и параметры соединения. Выполните юстировку по измеренному качеству сигнала. Проверьте скорость и устойчивость соединения под рабочей нагрузкой. После фиксации положения подпишите трассу и сохраните настройки.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik SXT HG5 ac по интерфейсам, рабочим условиям и назначению. У SXT HG5 ac параметр «габариты» - 140x140x105mm; масса без упаковки, адаптеров и кабелей 265g. Для другой конфигурации сравните Mikrotik SXT Lite5 ac по интерфейсам, рабочим условиям и назначению. У SXT Lite5 ac параметр «количество портов 10/100 ethernet» - 1. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

• 24V 0.8A адаптер питания
• Металлическое кольцо (один)

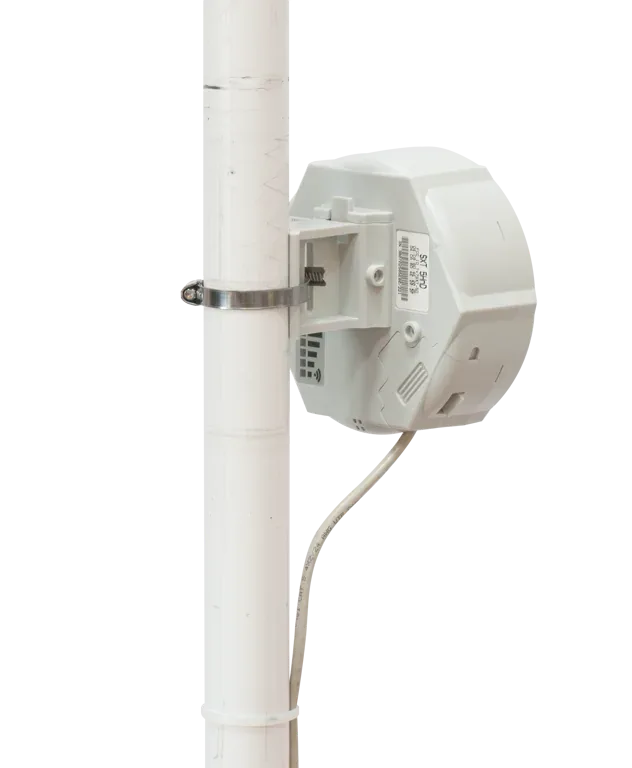

• Кронштейн для крепления на мачту
• Gigabit PoE-инжектор
