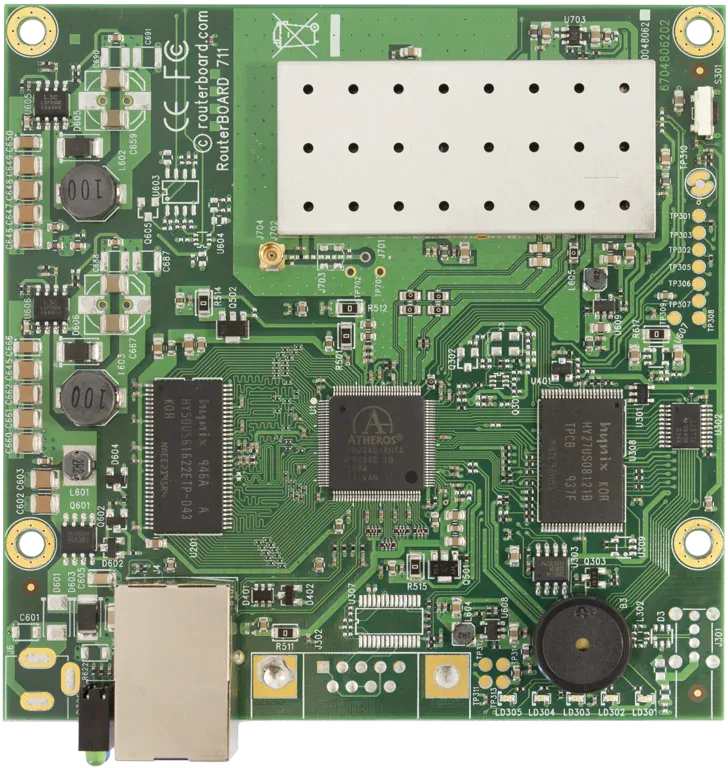

Маршрутизаторная плата Mikrotik RB711-5Hn-M 1xFast Ethernet, Wi-Fi, Atheros AR7240

Основное описание: маршрутизаторная плата Mikrotik RB711-5Hn-M

Mikrotik RB711-5Hn-M - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Количество портов 10/100 Ethernet - 1. Для выбора изделия учитывайте параметр «беспроводные стандарты»: 802.11an. Исполнение имеет следующий параметр: процессор - Atheros AR7240 400MHz сетевой процессор. В этой конфигурации объем оперативной памяти составляет 32MB. Для выбора изделия учитывайте параметр «габариты»: 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Плата полезна в проектах, где важна свобода выбора внешних компонентов. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Для наружного применения защиту обеспечивает правильно подобранный корпус. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Карты расширения подбирают под фактический тип слотов. При расчёте питания учитывают плату и установленные модули. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Эта скорость проводного участка учитывается в расчёте общей сети. Этот параметр учитывают при согласовании изделия с проектом. Совпадение радиостандарта проверяют у всех участников соединения.

Технические особенности

• Артикул производителя - RB711-5Hn-M
• Архитектура процессора - MIPS-BE
• Номинальная частота процессора - 400Mhz
• Уровень лицензии RouterOS - L3
• Операционная система - RouterOS
• Объем оперативной памяти - 32MB
• Испытанный диапазон температуры окружающей среды - -25℃ - +65℃
• Тип PoE-in - 10..28V DC
• Беспроводные стандарты - 802.11an
• Радиочип - 1, MMCX
• Количество портов 10/100 Ethernet - 1
• Процессор - Atheros AR7240 400MHz сетевой процессор
• Оперативная память и исполнение - 32MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - 64MB на плате NAND микросхема памяти
• Исполнение Ethernet - Один 10/100 Mbit/s Fast Ethernet порт с Auto-MDI/X
• Органы управления и контроля - Кнопка сброса, Звуковой сигнализатор
• Светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED
• Варианты питания - Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Без Разъём питания DC
• Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g

Применение

Микротик RB711-5Hn-M подбирают для согласованной конфигурации проекта.

RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. При развитии существующей системы учитывают расположение портов и отверстий платы. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус.

Преимущества Mikrotik RB711-5Hn-M

• Объем оперативной памяти 32MB - Объем памяти учитывают при выборе программных задач.
• Габариты 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g - Этот параметр учитывают при согласовании изделия с проектом.
• Процессор Atheros AR7240 400MHz сетевой процессор - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB711-5Hn-M

Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB711A-5Hn-M по интерфейсам, рабочим условиям и назначению. У RB711A-5Hn-M параметр «объем оперативной памяти» - 64MB. Для другой конфигурации сравните Mikrotik RB711-5Hn по интерфейсам, рабочим условиям и назначению. У RB711-5Hn параметр «беспроводные стандарты» - 802.11a/n. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
