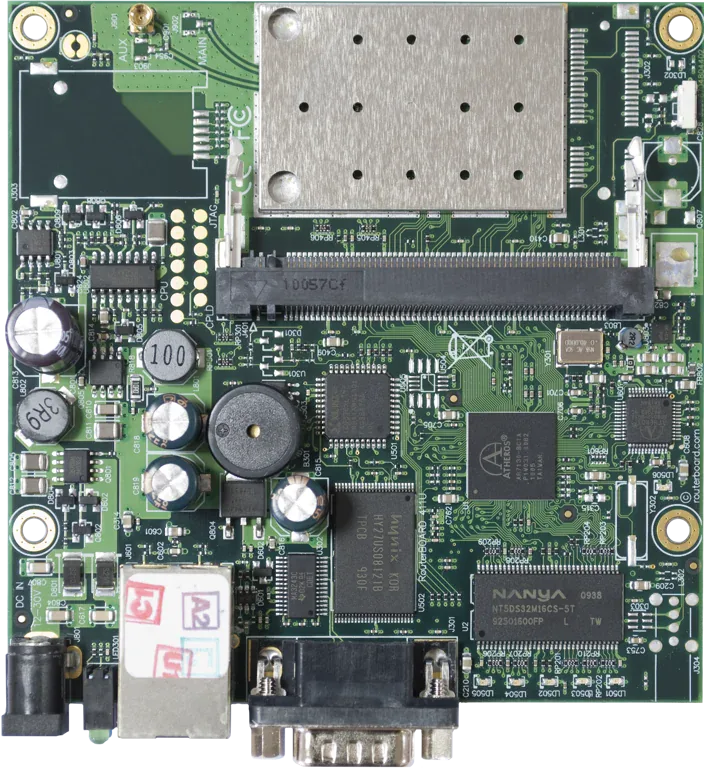

Маршрутизаторная плата Mikrotik RB411AR 1xFast Ethernet, Wi-Fi, AR7161

Основное описание: маршрутизаторная плата Mikrotik RB411AR

Mikrotik RB411AR - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Количество портов 10/100 Ethernet - 1. Исполнение имеет следующий параметр: беспроводные стандарты - 802.11b/g. Исполнение имеет следующий параметр: процессор - AR7161. В этой конфигурации объем оперативной памяти составляет 64 MB. Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 82 g (2.9 oz). При развитии существующей системы учитывают расположение портов и отверстий платы. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Плата служит аппаратной основой сетевого устройства. Карты расширения подбирают под фактический тип слотов. Программная конфигурация задаёт назначение доступных интерфейсов. Этот параметр учитывают при согласовании изделия с проектом. Совпадение радиостандарта проверяют у всех участников соединения. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - RB411AR
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 300 MHz
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 10-28 V
• Максимальная потребляемая мощность - 14 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 10-28 V
• Максимальная физическая скорость 2.4 GHz - 54 Mbit/s
• Количество радиоцепей 2.4 GHz - 1

Применение

Микротик RB411AR подбирают для согласованной конфигурации проекта.

Интегратор выбирает корпус и набор модулей под конкретную топологию. Для наружного применения защиту обеспечивает правильно подобранный корпус. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла.

Преимущества Mikrotik RB411AR

• Габариты 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 82 g (2.9 oz) - Этот параметр учитывают при согласовании изделия с проектом.
• Количество портов 10/100 Ethernet 1 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Процессор AR7161 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Беспроводные стандарты 802.11b/g - Совпадение радиостандарта проверяют у всех участников соединения.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411AR

Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 82 g (2.9 oz). Тип охлаждения - Пассивное. Тепловой режим оценивают для собранного устройства вместе с модулями. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. При выборе корпуса учитывайте доступ к портам платы.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «процессор» - AR7130. Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Выбор следует начинать с требуемого способа подключения и совместимости всей системы. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
