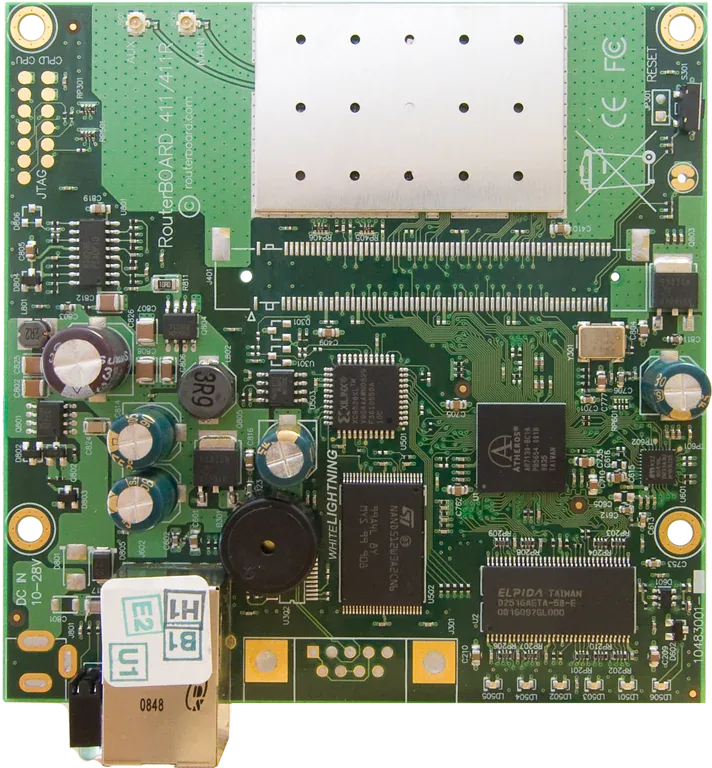

Маршрутизаторная плата Mikrotik RB411R 1xFast Ethernet, 802.11b/g, 2.4GHz

Основное описание: маршрутизаторная плата Mikrotik RB411R

Mikrotik RB411R - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. В этой конфигурации количество портов 10/100 ethernet составляет 1. Для выбора изделия учитывайте параметр «беспроводной стандарт»: 802.11b/g. Для выбора изделия учитывайте параметр «диапазон радиоинтерфейса»: 2.4GHz. Исполнение имеет следующий параметр: процессор - Atheros AR7130. В этой конфигурации объем оперативной памяти составляет 32MB. Для выбора изделия учитывайте параметр «габариты»: 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Для наружного применения защиту обеспечивает правильно подобранный корпус. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Уровень лицензии проверяют до выбора беспроводного режима. Программная конфигурация задаёт назначение доступных интерфейсов. Эта скорость проводного участка учитывается в расчёте общей сети. Этот параметр учитывают при согласовании изделия с проектом. Объем памяти учитывают при выборе программных задач.

Технические особенности

• Артикул производителя - RB411R
• Номинальная частота процессора - 300 MHz
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Процессор - Atheros AR7130
• Объем оперативной памяти - 32MB
• Количество портов 10/100 Ethernet - 1
• Беспроводной стандарт - 802.11b/g
• Диапазон радиоинтерфейса - 2.4GHz
• Уровень лицензии RouterOS - 3
• Оперативная память и исполнение - 32MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - 64MB на плате NAND микросхема памяти
• Исполнение Ethernet - Один 10/100 Mbit/s Fast Ethernet порт с Auto-MDI/X
• Исполнение радиоинтерфейса - Встроенный AR2417 802.11b/g радиоустройство, 2x uFl разъёма
• Органы управления и контроля - Кнопка сброса, Звуковой сигнализатор
• Светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED
• Варианты питания - Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Без Разъём питания DC

Применение

Микротик RB411R подбирают для согласованной конфигурации проекта.

RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Интегратор выбирает корпус и набор модулей под конкретную топологию. Для наружного применения защиту обеспечивает правильно подобранный корпус. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе.

Преимущества Mikrotik RB411R

• Беспроводной стандарт 802.11b/g - Радиокарту подбирают вместе с совместимой платформой и антенной.
• Диапазон радиоинтерфейса 2.4GHz - Частоты выбирают под параметры радиосоединения.
• Объем оперативной памяти 32MB - Объем памяти учитывают при выборе программных задач.
• Габариты 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g - Этот параметр учитывают при согласовании изделия с проектом.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB411R

Габариты - 10.5 cm x 10.5 cm (4.13 in x 4.13 in) Масса: 67g. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411 по интерфейсам, рабочим условиям и назначению. У RB411 параметр «процессор» - AR7130. Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Разница в точном заказном коде может означать другую модификацию или комплектацию. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
