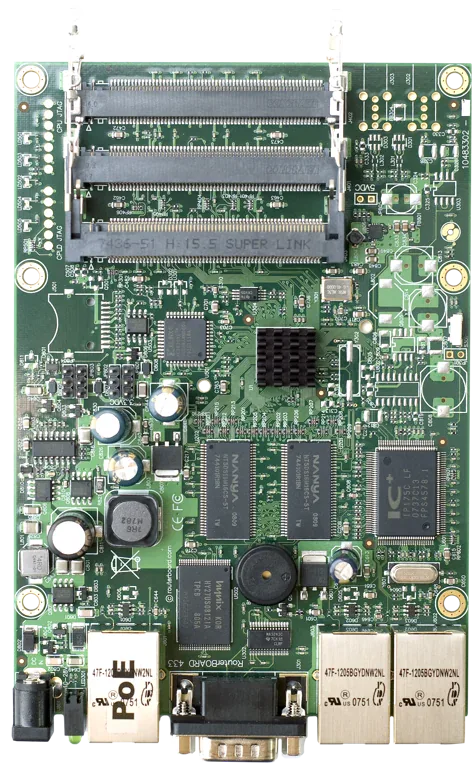

Маршрутизаторная плата Mikrotik RB433 3xFast Ethernet, AR7130, 64 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB433

Mikrotik RB433 - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Органы управления и контроля - Кнопка сброса, звуковой сигнализатор, контроль напряжения. Исполнение имеет следующий параметр: хранилище и исполнение - NAND микросхема памяти. Объем оперативной памяти - 64 MB. Для выбора изделия учитывайте параметр «операционная система»: RouterOS. В этой конфигурации количество входов питания dc составляет 1. Для выбора изделия учитывайте параметр «порт последовательной консоли»: RS232. Загрузчик - RouterBOOT. Интегратор выбирает корпус и набор модулей под конкретную топологию. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Программная конфигурация задаёт назначение доступных интерфейсов. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Карты расширения подбирают под фактический тип слотов. Этот параметр учитывают при согласовании изделия с проектом. Параметр следует сопоставить с требованиями места установки. При расчёте питания учитывают плату и установленные модули.

Технические особенности

• Артикул производителя - RB433
• Архитектура процессора - MIPSBE
• Процессор - AR7130
• Количество ядер процессора - 1
• Номинальная частота процессора - 300 MHz
• Коммутационный чип - IP175DLF
• Уровень лицензии RouterOS - 4
• Операционная система - RouterOS
• Объем оперативной памяти - 64 MB
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C .. +70°C испытано
• Количество входов питания DC - 1
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100 Ethernet - 3
• Количество слотов miniPCI - 3
• Порт последовательной консоли - RS232
• Звуковой сигнализатор - Да
• Загрузчик - RouterBOOT

Применение

Микротик RB433 подбирают для согласованной конфигурации проекта.

При развитии существующей системы учитывают расположение портов и отверстий платы. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Интегратор выбирает корпус и набор модулей под конкретную топологию. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Для наружного применения защиту обеспечивает правильно подобранный корпус.

Преимущества Mikrotik RB433

• Процессор AR7130 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Количество слотов miniPCI 3 - Параметр следует сопоставить с требованиями места установки.
• Тип PoE-in Пассивное PoE - Параметр следует сопоставить с требованиями места установки.
• Операционная система RouterOS - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB433

Габариты - 105x154mm. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB433AH по интерфейсам, рабочим условиям и назначению. У RB433AH параметр «процессор» - AR7161. Для другой конфигурации сравните Mikrotik RB433GL по интерфейсам, рабочим условиям и назначению. У RB433GL параметр «количество портов 10/100/1000 ethernet» - 3. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
