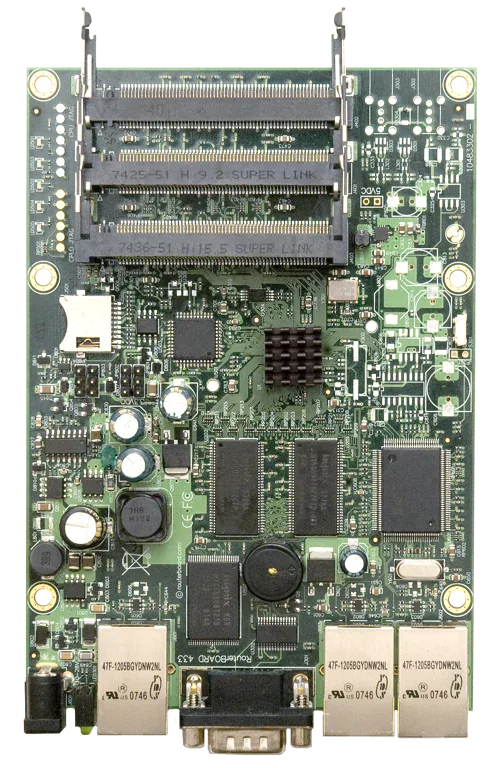

Маршрутизаторная плата Mikrotik RB433AH 3xFast Ethernet, AR7161, 128 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB433AH

Mikrotik RB433AH - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «тип карты памяти»: microSD. Исполнение имеет следующий параметр: исполнение ethernet - Три 10/100 Mbit/s Ethernet порта с Auto-MDI/X. Номинальная частота процессора - 680 MHz. Исполнение имеет следующий параметр: тип охлаждения - Пассивное. Исполнение miniPCI - Три MiniPCI слоты тип IIIA/IIIB. Для выбора изделия учитывайте параметр «потребляемая мощность»: 2W только плата, 14W доступно для minIPCI карты. Для выбора изделия учитывайте параметр «тип poe-in»: Пассивное PoE. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Программная конфигурация задаёт назначение доступных интерфейсов. Плата служит аппаратной основой сетевого устройства. При расчёте питания учитывают плату и установленные модули. Эта скорость проводного участка учитывается в расчёте общей сети. Параметр следует сопоставить с требованиями места установки. Антенный тракт проектируют вместе с радиокартой и корпусными вводами.

Технические особенности

• Артикул производителя - RB433AH
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Коммутационный чип - IP175DLF
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 128 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -40°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 10-28 V
• Максимальная потребляемая мощность - 4.3 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 10-28 V
• Количество портов 10/100 Ethernet - 3

Применение

Микротик RB433AH подбирают для согласованной конфигурации проекта.

Интегратор выбирает корпус и набор модулей под конкретную топологию. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Для наружного применения защиту обеспечивает правильно подобранный корпус. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. При развитии существующей системы учитывают расположение портов и отверстий платы. Плата полезна в проектах, где важна свобода выбора внешних компонентов.

Преимущества Mikrotik RB433AH

• Органы управления и контроля Кнопка сброса, звуковой сигнализатор, контроль напряжения - Параметр следует сопоставить с требованиями места установки.
• Порт последовательной консоли RS232 - Параметр следует сопоставить с требованиями места установки.
• Размер хранилища данных 128 MB - Параметр следует сопоставить с требованиями места установки.
• Тип PoE-in Пассивное PoE - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB433AH

Габариты - 105x154mm. Тип охлаждения - Пассивное. Тепловой режим оценивают для собранного устройства вместе с модулями. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. При выборе корпуса учитывайте доступ к портам платы.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411AH по интерфейсам, рабочим условиям и назначению. У RB411AH параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik RB433 по интерфейсам, рабочим условиям и назначению. У RB433 параметр «процессор» - AR7130. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
