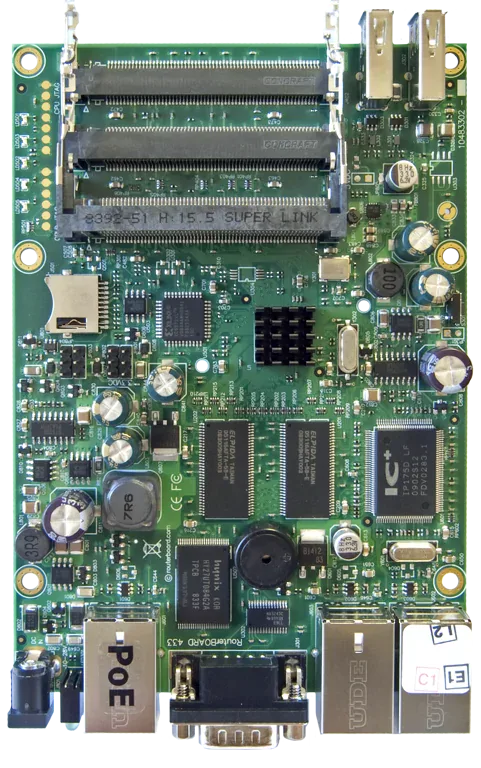

Маршрутизаторная плата Mikrotik RB433UAH 3xFast Ethernet, AR7161, 128 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB433UAH

Mikrotik RB433UAH - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «операционная система»: MikroTik RouterOS v3, Level5 лицензия. Исполнение имеет следующий параметр: количество входов питания dc - 1. Исполнение имеет следующий параметр: светодиодные индикаторы - Питание, активность NAND, 5 пользовательских LED. Исполнение имеет следующий параметр: хранилище и исполнение - 512MB на плате NAND микросхема памяти и microSD. Исполнение Ethernet - Три 10/100 Mbit/s Ethernet порта с Auto-MDI/X. Исполнение имеет следующий параметр: объем оперативной памяти - 128 MB. Исполнение имеет следующий параметр: размер хранилища данных - 512 MB. Интегратор выбирает корпус и набор модулей под конкретную топологию. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Антенный тракт проектируют вместе с радиокартой и корпусными вводами. Плата служит аппаратной основой сетевого устройства. При расчёте питания учитывают плату и установленные модули. Параметр следует сопоставить с требованиями места установки. Программная конфигурация задаёт назначение доступных интерфейсов. Уровень лицензии проверяют до выбора беспроводного режима.

Технические особенности

• Артикул производителя - RB433UAH
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Коммутационный чип - IP175DLF
• Габариты - 105x150mm, 140g
• Уровень лицензии RouterOS - 4
• Объем оперативной памяти - 128 MB
• Размер хранилища данных - 512 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Количество входов питания DC - 1
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100 Ethernet - 3
• Тип карты памяти - microSD
• Количество слотов карт памяти - 1
• Количество слотов miniPCI - 3
• Порт последовательной консоли - RS232

Применение

Микротик RB433UAH подбирают для согласованной конфигурации проекта.

Для наружного применения защиту обеспечивает правильно подобранный корпус. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Интегратор выбирает корпус и набор модулей под конкретную топологию. При развитии существующей системы учитывают расположение портов и отверстий платы. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки.

Преимущества Mikrotik RB433UAH

• Потребляемая мощность 3W без плат расширения; до 10W при использовании USB; максимум 32W, до 16W на питание карт - Параметр следует сопоставить с требованиями места установки.
• Количество входов питания DC 1 - Параметр следует сопоставить с требованиями места установки.
• Коммутационный чип IP175DLF - Параметр следует сопоставить с требованиями места установки.
• Испытанный диапазон температуры окружающей среды -30C - +60C - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB433UAH

Габариты - 105x150mm, 140g. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB433 по интерфейсам, рабочим условиям и назначению. У RB433 параметр «процессор» - AR7130. Для другой конфигурации сравните Mikrotik RB433AH по интерфейсам, рабочим условиям и назначению. У RB433AH параметр «габариты» - 105x154mm. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Разница в точном заказном коде может означать другую модификацию или комплектацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
