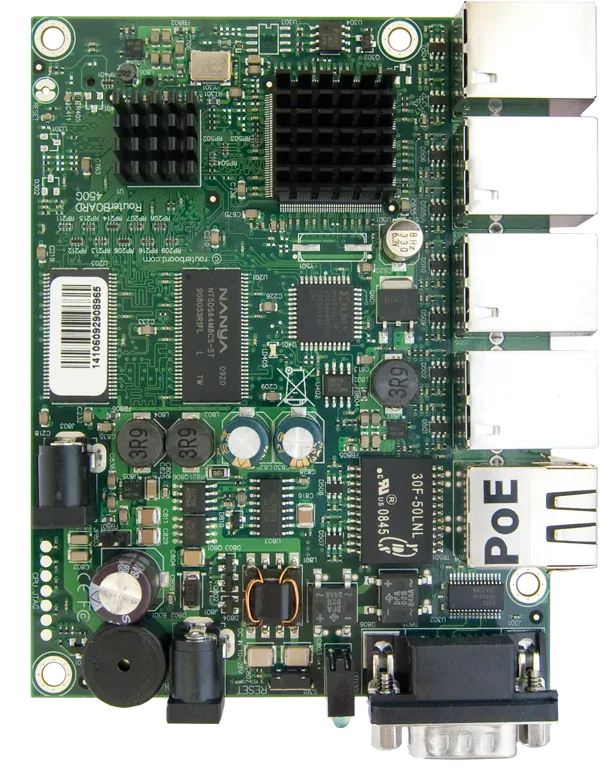

Маршрутизаторная плата Mikrotik RB450G 5xGigabit Ethernet, AR7161, 256 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB450G

Mikrotik RB450G - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 256 MB. Размер хранилища данных - 512 MB. Исполнение имеет следующий параметр: входное напряжение poe-in - 8-28 V. Для выбора изделия учитывайте параметр «тип хранилища данных»: NAND. В этой конфигурации максимальная потребляемая мощность составляет 6 W. Исполнение имеет следующий параметр: тип poe-in - Пассивное PoE. Для выбора изделия учитывайте параметр «процессор»: AR7161. Плата полезна в проектах, где важна свобода выбора внешних компонентов. При развитии существующей системы учитывают расположение портов и отверстий платы. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Программная конфигурация задаёт назначение доступных интерфейсов. Антенный тракт проектируют вместе с радиокартой и корпусными вводами. При расчёте питания учитывают плату и установленные модули. Параметр следует сопоставить с требованиями места установки. Уровень лицензии проверяют до выбора беспроводного режима. Плата служит аппаратной основой сетевого устройства.

Технические особенности

• Артикул производителя - RB450G
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Коммутационный чип - AR8316
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 256 MB
• Размер хранилища данных - 512 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 100'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -20°C - 70°C
• Количество входов питания DC - 2 (Разъём питания DC, PoE-IN)
• Входное напряжение разъёма питания DC - 8-28 V
• Максимальная потребляемая мощность - 6 W
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Входное напряжение PoE-in - 8-28 V
• Количество портов 10/100/1000 Ethernet - 5

Применение

Микротик RB450G подбирают для согласованной конфигурации проекта.

RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. При развитии существующей системы учитывают расположение портов и отверстий платы. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Плата полезна в проектах, где важна свобода выбора внешних компонентов. Интегратор выбирает корпус и набор модулей под конкретную топологию.

Преимущества Mikrotik RB450G

• Процессор AR7161 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Номинальная частота процессора 680 MHz - Параметр следует сопоставить с требованиями места установки.
• Входное напряжение PoE-in 8-28 V - Параметр следует сопоставить с требованиями места установки.
• Порт последовательной консоли RS232 - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB450G

Тип охлаждения - Пассивное. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB435G по интерфейсам, рабочим условиям и назначению. У RB435G параметр «количество портов 10/100/1000 ethernet» - 3. Для другой конфигурации сравните Mikrotik RB450 по интерфейсам, рабочим условиям и назначению. У RB450 параметр «количество портов 10/100 ethernet» - 5. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием. Перед окончательным выбором сопоставьте ограничения проекта с характеристиками каждой модели.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
