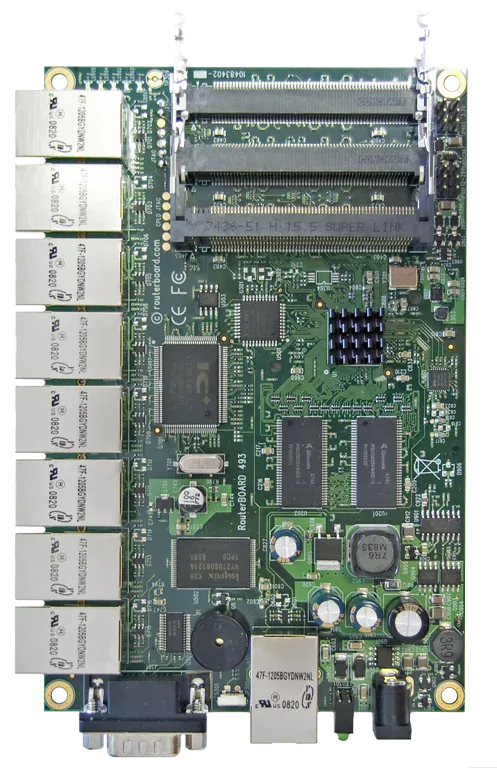

Маршрутизаторная плата Mikrotik RB493 9xFast Ethernet, AR7130, 64MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB493

Mikrotik RB493 - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «органы управления и контроля»: Кнопка сброса, Звуковой сигнализатор. Исполнение имеет следующий параметр: оперативная память и исполнение - 64MB DDR SDRAM на плате память. Для выбора изделия учитывайте параметр «светодиодные индикаторы»: Питание, активность NAND, 5 пользовательских LED. Габариты - 105mm x 160mm, 189 g. Исполнение miniPCI - Три miniPCI слота. Для выбора изделия учитывайте параметр «объем оперативной памяти»: 64MB DDR SDRAM на плате память. Исполнение имеет следующий параметр: исполнение ethernet - Девять 10/100 Mbit/s Fast Ethernet порта с Auto-MDI/X. Интегратор выбирает корпус и набор модулей под конкретную топологию. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

При расчёте питания учитывают плату и установленные модули. Карты расширения подбирают под фактический тип слотов. Программная конфигурация задаёт назначение доступных интерфейсов. Параметр следует сопоставить с требованиями места установки. Этот параметр учитывают при согласовании изделия с проектом. Плата служит аппаратной основой сетевого устройства.

Технические особенности

• Артикул производителя - RB493
• Архитектура процессора - MIPSBE
• Процессор - AR7130
• Количество ядер процессора - 1
• Номинальная частота процессора - 300 MHz
• Уровень лицензии RouterOS - 4
• Размер хранилища данных - 64 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -30C - +60C
• Количество входов питания DC - 1
• Тип PoE-in - Пассивное PoE
• Количество портов 10/100 Ethernet - 9
• Количество слотов miniPCI - 3
• Порт последовательной консоли - RS232
• Звуковой сигнализатор - Да
• Оперативная память и исполнение - 64MB DDR SDRAM на плате память
• Загрузчик - RouterBOOT
• Хранилище и исполнение - 64MB на плате NAND микросхема памяти
• Исполнение Ethernet - Девять 10/100 Mbit/s Fast Ethernet порта с Auto-MDI/X

Применение

Микротик RB493 подбирают для согласованной конфигурации проекта.

Плата полезна в проектах, где важна свобода выбора внешних компонентов. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Интегратор выбирает корпус и набор модулей под конкретную топологию. При развитии существующей системы учитывают расположение портов и отверстий платы. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла.

Преимущества Mikrotik RB493

• Количество портов 10/100 Ethernet 9 - Эта скорость проводного участка учитывается в расчёте общей сети.
• Варианты питания Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Разъём питания DC: 10..28V DC - Параметр следует сопоставить с требованиями места установки.
• Размер хранилища данных 64 MB - Параметр следует сопоставить с требованиями места установки.
• Объем оперативной памяти 64MB DDR SDRAM на плате память - Объем памяти учитывают при выборе программных задач.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB493

Габариты - 105mm x 160mm, 189 g. При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB493AH по интерфейсам, рабочим условиям и назначению. У RB493AH параметр «процессор» - AR7161. Для другой конфигурации сравните Mikrotik RB493G по интерфейсам, рабочим условиям и назначению. У RB493G параметр «количество портов 10/100/1000 ethernet» - 9. Сравнивайте подтверждённые параметры конкретных исполнений, а не только названия серии. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
