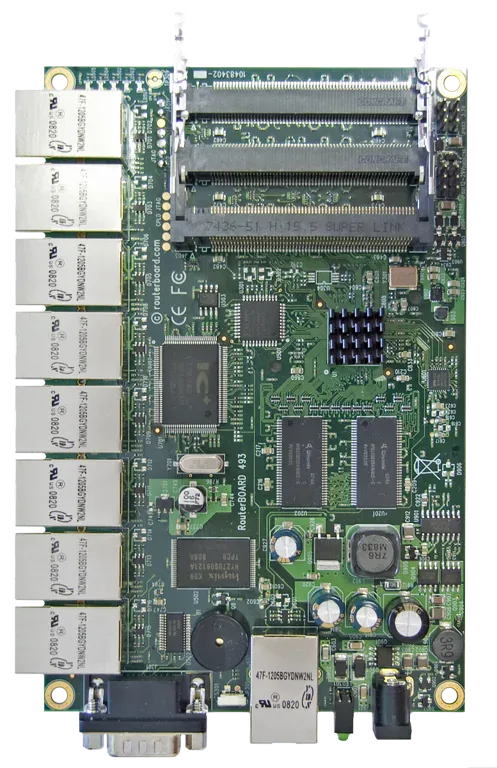

Маршрутизаторная плата Mikrotik RB493AH 9xFast Ethernet, AR7161, 128 MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB493AH

Mikrotik RB493AH - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Исполнение имеет следующий параметр: тип охлаждения - Пассивное. Хранилище и исполнение - 64MB на плате NAND микросхема памяти. Исполнение имеет следующий параметр: потребляемая мощность - ~3W без плат расширения, максимум - 16 W. Загрузчик - RouterBOOT. Исполнение имеет следующий параметр: габариты - 105mm x 160mm, 189 g. Исполнение имеет следующий параметр: размер хранилища данных - 128 MB. Исполнение имеет следующий параметр: количество ядер процессора - 1. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. Интегратор выбирает корпус и набор модулей под конкретную топологию. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Антенный тракт проектируют вместе с радиокартой и корпусными вводами. При расчёте питания учитывают плату и установленные модули. Уровень лицензии проверяют до выбора беспроводного режима. Параметр следует сопоставить с требованиями места установки. Карты расширения подбирают под фактический тип слотов. Плата служит аппаратной основой сетевого устройства.

Технические особенности

• Артикул производителя - RB493AH
• Архитектура процессора - MIPSBE
• Процессор - AR7161
• Количество ядер процессора - 1
• Номинальная частота процессора - 680 MHz
• Коммутационный чип - IP178CLF
• Уровень лицензии RouterOS - 5
• Операционная система - RouterOS
• Объем оперативной памяти - 128 MB
• Размер хранилища данных - 128 MB
• Тип хранилища данных - NAND
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Испытанный диапазон температуры окружающей среды - -20°C - 60°C
• Количество входов питания DC - 1 (Разъём питания DC)
• Входное напряжение разъёма питания DC - 8-28 V
• Тип PoE-in - Пассивное PoE
• Тип охлаждения - Пассивное
• Количество портов 10/100 Ethernet - 9
• Количество слотов miniPCI - 3
• Порт последовательной консоли - RS232

Применение

Микротик RB493AH подбирают для согласованной конфигурации проекта.

Плата полезна в проектах, где важна свобода выбора внешних компонентов. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. RouterBOARD подходит для сборки специализированного маршрутизатора или радиоузла. Для радиосети дополнительно рассчитывают частотный диапазон и антенный тракт. Для наружного применения защиту обеспечивает правильно подобранный корпус. При развитии существующей системы учитывают расположение портов и отверстий платы.

Преимущества Mikrotik RB493AH

• Процессор AR7161 - Вычислительную нагрузку оценивают для нужной конфигурации программной платформы.
• Варианты питания Питание по Ethernet: 10..28V DC (кроме питания по линиям данных). Разъём питания DC: 10..28V DC - Параметр следует сопоставить с требованиями места установки.
• Коммутационный чип IP178CLF - Параметр следует сопоставить с требованиями места установки.
• Светодиодные индикаторы Питание, активность NAND, 5 пользовательских LED - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB493AH

Габариты - 105mm x 160mm, 189 g. Тип охлаждения - Пассивное. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Монтажные стойки должны исключать контакт проводящих частей с корпусом. При выборе корпуса учитывайте доступ к портам платы. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411AH по интерфейсам, рабочим условиям и назначению. У RB411AH параметр «количество портов 10/100 ethernet» - 1. Для другой конфигурации сравните Mikrotik RB433AH по интерфейсам, рабочим условиям и назначению. У RB433AH параметр «количество портов 10/100 ethernet» - 3. Параметры соседней модели нельзя автоматически переносить на выбранную модификацию. Выбор следует начинать с требуемого способа подключения и совместимости всей системы.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
