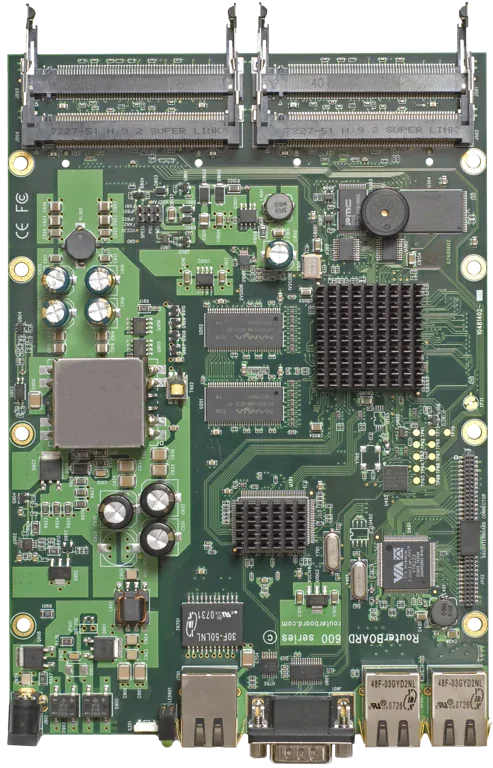

Маршрутизаторная плата Mikrotik RB600A 3xGigabit Ethernet, PowerPC MPC8343E, 128MB RAM

Основное описание: маршрутизаторная плата Mikrotik RB600A

Mikrotik RB600A - маршрутизаторная плата RouterBOARD для сборки сетевого устройства в выбранном корпусе. Основное назначение модели - создание сетевой платформы с подходящими радиокартами, антеннами и монтажными принадлежностями. Для выбора изделия учитывайте параметр «количество портов 10/100/1000 ethernet»: 3. Исполнение имеет следующий параметр: тип карты памяти - CF. В этой конфигурации объем оперативной памяти составляет 128MB. Исполнение имеет следующий параметр: процессор - PowerPC MPC8343E. Для выбора изделия учитывайте параметр «номинальная частота процессора»: 266/400MHz. В этой конфигурации уровень лицензии routeros составляет 4. Количество слотов miniPCI - 4. Интегратор выбирает корпус и набор модулей под конкретную топологию. При развитии существующей системы учитывают расположение портов и отверстий платы. Модель снята с производства и представлена в архиве оборудования.

Функциональные возможности и принцип работы

Антенный тракт проектируют вместе с радиокартой и корпусными вводами. При расчёте питания учитывают плату и установленные модули. Плата служит аппаратной основой сетевого устройства. Параметр следует сопоставить с требованиями места установки. Карты расширения подбирают под фактический тип слотов. Уровень лицензии проверяют до выбора беспроводного режима.

Технические особенности

• Артикул производителя - RB600A
• Средняя наработка на отказ MTBF - Примерно 200'000 часов при 25C
• Поддержка 802.3af - Да
• Тип карты памяти - CF
• Количество слотов карт памяти - 2
• Процессор - PowerPC MPC8343E
• Номинальная частота процессора - 266/400MHz
• Объем оперативной памяти - 128MB
• Количество портов 10/100/1000 Ethernet - 3
• Количество слотов miniPCI - 4
• Уровень лицензии RouterOS - 4

Применение

Микротик RB600A подбирают для согласованной конфигурации проекта.

Для наружного применения защиту обеспечивает правильно подобранный корпус. В лаборатории плата позволяет проверить совместимость компонентов до окончательной сборки. При развитии существующей системы учитывают расположение портов и отверстий платы. Если необходим готовый законченный прибор, сравните плату с устройством в заводском корпусе. Интегратор выбирает корпус и набор модулей под конкретную топологию. Плата полезна в проектах, где важна свобода выбора внешних компонентов.

Преимущества Mikrotik RB600A

• Тип карты памяти CF - Параметр следует сопоставить с требованиями места установки.
• Номинальная частота процессора 266/400MHz - Параметр следует сопоставить с требованиями места установки.
• Уровень лицензии RouterOS 4 - Параметр следует сопоставить с требованиями места установки.
• Количество слотов карт памяти 2 - Параметр следует сопоставить с требованиями места установки.

Совместимость и подбор

Корпус должен соответствовать габаритам платы и положению крепёжных отверстий. Тип слота и его электрическое подключение проверяют отдельно для каждой карты. Для внешних антенн согласуйте радиокарту, пигтейл и корпусной разъём. Источник питания рассчитывают с запасом для предусмотренных модулей. Возможности RouterOS зависят от аппаратной платформы и лицензии. Сопоставить подходящие решения можно в разделе RouterBOARD.

Конструкция и технические особенности RB600A

При выборе корпуса учитывайте доступ к портам платы. Монтажные стойки должны исключать контакт проводящих частей с корпусом. Кабели антенн укладывают без перегибов и натяжения малых разъёмов. Компоновку сборки проверяют до затяжки всех креплений. Тепловой режим оценивают для собранного устройства вместе с модулями.

Монтаж и эксплуатация

Работайте с платой на обесточенном устройстве с защитой от статического электричества. Сначала проверьте посадочные места и размещение выбранных модулей. Установите совместимые карты и антенные соединения без механического усилия на разъёмы. Закрепите плату на штатных точках корпуса. После подключения питания проверьте обнаружение интерфейсов. Сохраните настройки после проверки требуемого режима сети. Для наружной сборки отдельно проверьте герметизацию кабельных вводов.

Сравнение с близкими моделями

Для другой конфигурации сравните Mikrotik RB411A по интерфейсам, рабочим условиям и назначению. У RB411A параметр «процессор» - Atheros AR7130 300MHz сетевой процессор. Для другой конфигурации сравните Mikrotik RB711A-5Hn-M по интерфейсам, рабочим условиям и назначению. У RB711A-5Hn-M параметр «количество портов 10/100 ethernet» - 1. Подбор должен учитывать как сам товар, так и необходимые дополнительные принадлежности. При расширении существующего узла проверьте работу выбранного изделия с соседним оборудованием.

Комплектация

Состав поставки и необходимые дополнительные принадлежности уточните при оформлении заказа на выбранную модификацию.
